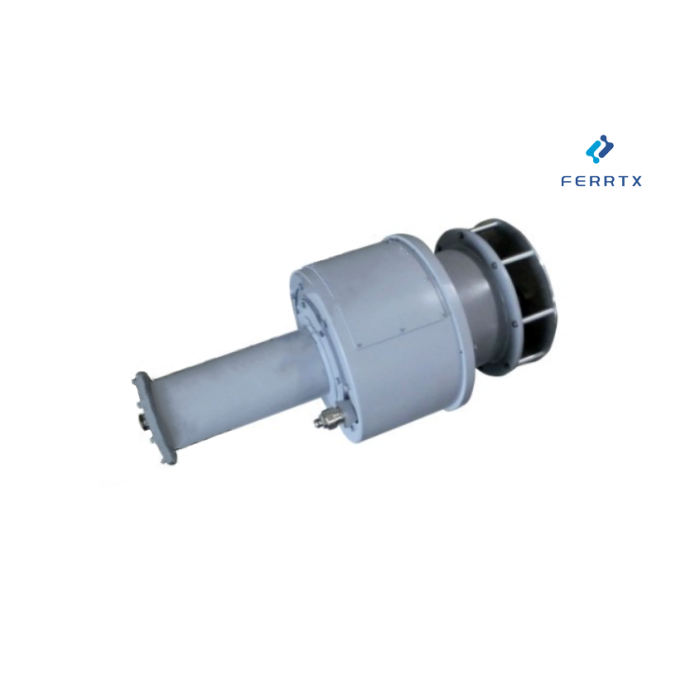

Junta rotativa coaxial RF de alto rendimiento

Las juntas rotativas coaxiales de RF desempeñan un papel clave en sistemas donde se deben transmitir señales de alta frecuencia entre componentes estacionarios y giratorios. En FerrTx, ofrecemos juntas rotativas de RF de alta precisión diseñadas para sistemas de comunicación por RF industriales, de radar, de microondas, de instrumentación y de satélites.

Nuestras soluciones brindan una transmisión de señal estable y de baja pérdida en un amplio rango de frecuencia y al mismo tiempo garantizan una larga vida mecánica, ideal para aplicaciones que exigen rotación continua y rendimiento de RF confiable.

¿Qué es una junta rotativa coaxial de RF?

Una junta rotativa coaxial de RF es un dispositivo electromecánico que permite que la energía de RF pase entre dos partes que giran entre sí. A diferencia de los conectores convencionales, las juntas rotativas mantienen una impedancia, un blindaje y una integridad de señal constantes incluso durante la rotación continua.

Las aplicaciones típicas incluyen:

• Antenas de radar (terrestres, navales, aéreas)

• Equipos de comunicación por satélite.

• Sistemas de medición giratorios

• Sistemas de seguridad y vigilancia

• Equipo de prueba de microondas

Beneficios clave de nuestras juntas rotativas RF

● Transmisión de RF ultraestable

Diseñado para un VSWR bajo, una pérdida de inserción mínima y una adaptación de impedancia constante, lo que garantiza un rendimiento confiable incluso con rotación a alta velocidad.

● Amplia cobertura de frecuencia

Opciones compatibles con banda L, banda S, banda C, banda X y hasta frecuencias de nivel de microondas.

● Alta durabilidad mecánica

Los rodamientos de precisión, las estructuras de contacto estables y la carcasa robusta proporcionan una vida útil prolongada y un mantenimiento reducido.

● Diseño compacto y modular

Optimizado para la integración en componentes coaxiales y otros conjuntos de RF, compatible con diversos requisitos de instalación.

● Opciones de diseño personalizado

FerrTx proporciona juntas rotativas totalmente personalizadas según sus necesidades: frecuencia, tipo de conector, velocidad de rotación, ancho de banda o requisitos ambientales.

¿Por qué elegir las juntas rotativas FerrTx RF?

Nuestras capacidades de fabricación garantizan una calidad estable en productos estándar y personalizados:

• Soporte profesional de ingeniería de RF

• Estricto control de tolerancia y pruebas automatizadas.

• Opciones para juntas rotativas multicanal, de bajo torque, impermeables y de alta frecuencia

• Muestreo rápido y personalización flexible para proyectos OEM/ODM

Nuestras juntas rotativas también se integran perfectamente con otros componentes magnéticos y de RF, incluidos inductores de RF , sistemas de transformadores y soluciones de estrangulador toroidal de precisión utilizadas en filtrado EMI y acondicionamiento de energía.

Ingeniería personalizada para sistemas de RF exigentes

Diferentes aplicaciones requieren diferentes características de rendimiento. FerrTx admite personalización para:

• Vida rotacional extendida

• Manejo de mayor potencia

• Diseño de bajo nivel de ruido o VSWR bajo

• Configuraciones híbridas coaxiales/guía de ondas multicanal

• Versiones robustas para entornos exteriores o militares

Si su sistema requiere una estructura mecánica o una especificación de frecuencia única, nuestro equipo de ingeniería puede desarrollar una solución adaptada a su cadena de RF.

Especificaciones típicas (según el modelo)

• Rango de frecuencia: CC a varios GHz

• Impedancia: 50Ω (estándar)

• VSWR: tan bajo como 1,15:1 (dependiente de la banda)

• Pérdida de inserción: baja, estable durante la rotación

• Manejo de energía: Admite sistemas de RF de baja a alta potencia

• Tipos de conectores: SMA, tipo N, TNC, BNC, opciones personalizadas

• Rotación: Continua 360°

Aplicaciones

• antenas de microondas

• cardanes para vehículos aéreos no tripulados

• Sistemas de radar y seguimiento.

• Instrumentos de prueba y plataformas de medición.

• Estaciones base de telecomunicaciones

• Monitoreo de RF giratorio industrial

¿Busca una junta rotativa RF personalizada?

FerrTx fabrica una amplia gama de juntas rotativas RF , desde configuraciones coaxiales estándar hasta versiones altamente especializadas para entornos hostiles. Ya sea que necesite VSWR mejorado, integración multicanal o restricciones específicas de tamaño o conector, podemos ayudarlo.

Contáctenos para soporte de ingeniería o desarrollo personalizado.
