Transformador de frecuencia de audio ATS

Características clave

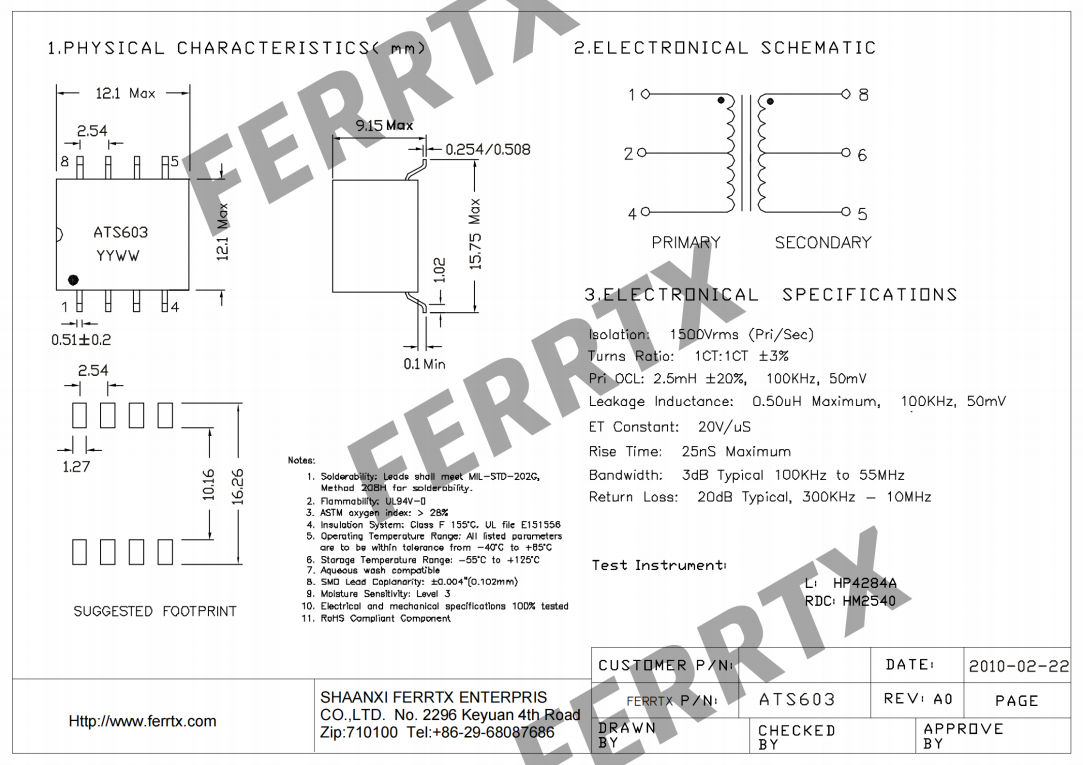

La serie de transformador de frecuencia de audio ATS ofrece un acoplamiento de señal de precisión como un transformador de baja frecuencia dedicado , con 1000 VRMS aislamiento entre ventiladores y diseño SMT ultra compacto (altura ≤7.3 mm). Con las relaciones de giros estandarizadas a 1: 1 ± 1%, garantiza una pérdida de inserción mínima (≤3.0dB @1kHz) y resistencia a DC tan baja como 140Ω. Completamente encapsulado para el cumplimiento de ROHS/UL94V-0, esta serie se sinergia con inductores de energía para transferencia de energía estable e inductores de RF en cadenas de señal de banda ancha. Las configuraciones personalizadas admiten devanados con tocado central para una integración flexible.

Especificaciones técnicas

• Voltaje de aislamiento: 1000 VRMS (devanado a devanado)

• Inductancia: 4.3h min @1kHz (dependiente del modelo)

• Resistencia de CC (DCR): 140Ω - 480Ω (primario/secundario)

• Respuesta de frecuencia: ± 0.35dB (300Hz - 4kHz)

• Pérdida de inserción: ≤3.0db @1kHz, 1V (carga de 600Ω)

• Balance longitudinal: ≥70dB (200Hz -4KHz)

• Temperatura operativa: -40 ° C a +85 ° C
  Terminal: AGSN amigable para soldadura

Aplicaciones

1. Interfaces de telecomunicaciones: línea de línea en módems y tarjetas PCMCIA, emparejadas con filtros EMC para supresión de ruido.

2. Etapas de aislamiento de audio: preamplificadores/mezcladores de acoplamiento con transferencia de señal sin distorsión.

3. Sistemas de seguridad: integridad de señal confiable para redes de alarma basadas en el sensor .

4. Gestión de energía: adaptación de voltaje en convertidores de potencia para circuitos DC-DC.

5. Instrumentación: dispositivos de medición de precisión que requieren transformadores de baja DCR.

Preguntas frecuentes

P: ¿Puede reemplazar los inductores de energía de propósito general?
R: Optimizado para bandas de audio de 200Hz-10kHz (no conversión de potencia), con DCR más bajo que los inductores de potencia estándar.

P: ¿Cómo minimizar EMI en los circuitos de audio?
R: Combine con inductores de RF y filtros EMC para suprimir la interferencia de alta frecuencia.

P: ¿Relaciones de giros personalizados admitidos?
R: Sí, para transformadores especializados (por ejemplo, 1.2k: 8Ω).
