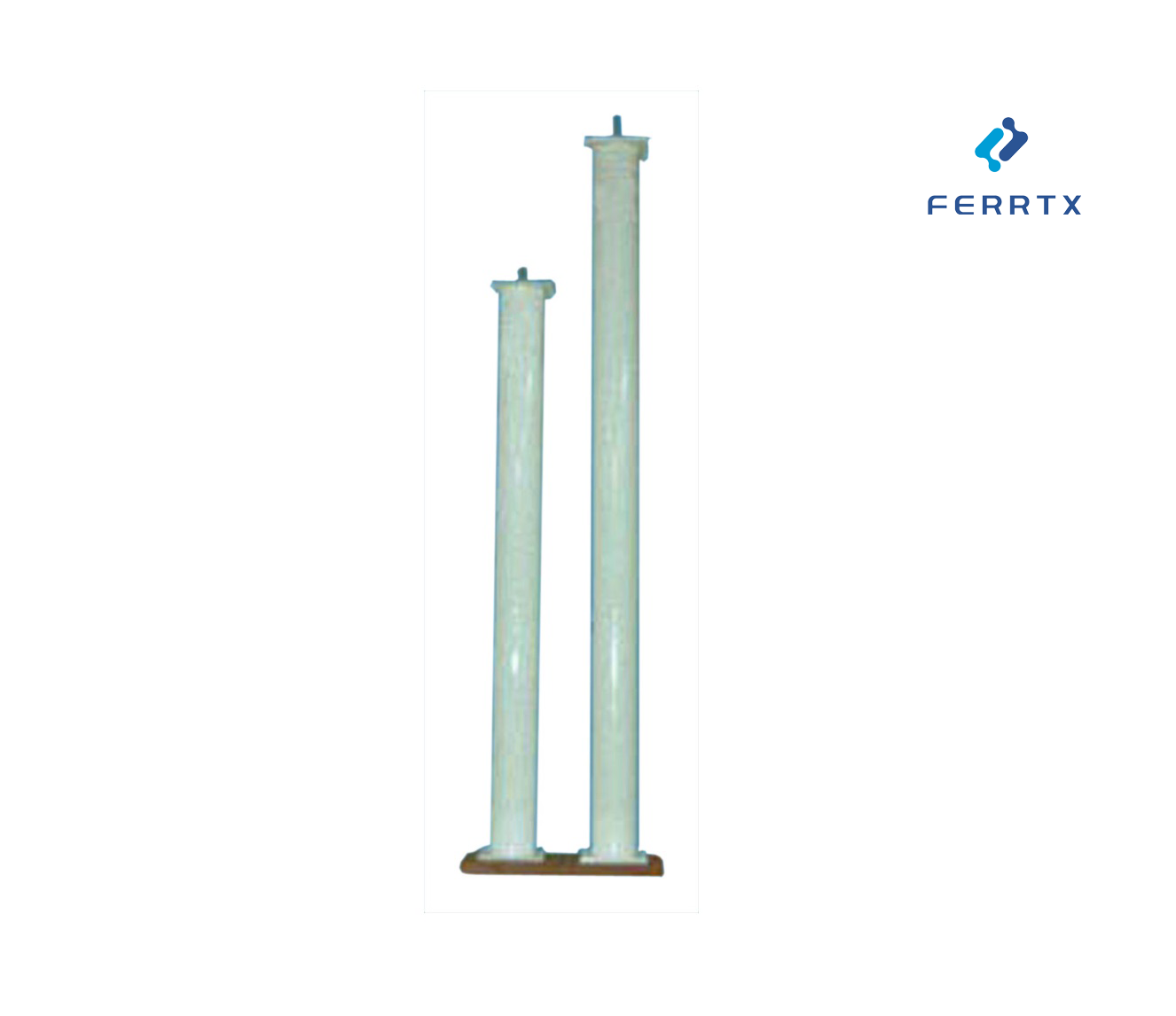

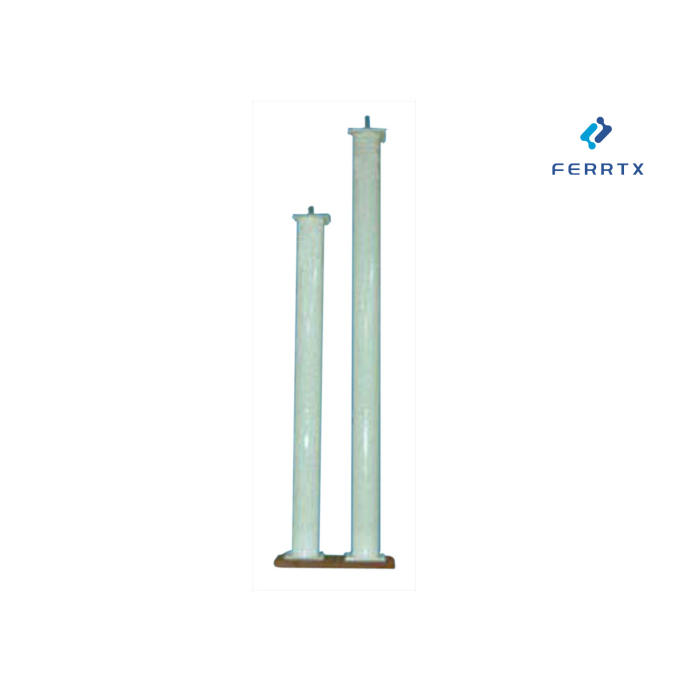

MMDS transmitiendo antena

Nuestras MMDS que transmiten antenas ofrecen una propagación de señal de microondas robusta con ganancia líder en la industria y eficiencia de radiación. Diseñados para sistemas de acceso inalámbrico fijo de banda ancha (BFWA), estas antenas de microondas funcionan a través de 2.5–2.7 GHz con una estabilidad VSWR excepcional (<1.5). Su construcción de aluminio ligero y su protección integrada de rayos aseguran un rendimiento confiable en las implementaciones al aire libre, haciéndolos componentes de microondas de RF ideales para la infraestructura de telecomunicaciones que integra el filtro EMC - Subsistemas EMI/RFI .

Características y beneficios clave

1. Control de alta ganancia y haz: ganancia configurable de 10–16 dB con patrones de acimut seleccionables (360 ° omnidireccional o 180 ° sectoral), lo que permite una alineación precisa de la antena de microondas para redes puntuales a punto de punto.

2. Transmisión de baja pérdida: VSWR ≤1.5 minimiza la potencia reflejada, protegiendo las etapas de inductor de RF conectadas y los módulos de amplificador del daño.

3. Diseño resistente a la intemperie: sellado con clasificación IP67 y carcasa resistente a la corrosión resistente entornos duros, complementando transformadores al aire libre e instalaciones de nodo del sensor .

4. Manejo de alta potencia: admite una operación CW de 300W: ideal para matrices de antenas de transmisión de MMD de alta densidad que requieren coordinación con sistemas de inductores de potencia .

5. Flexibilidad de polarización: opciones de polarización horizontal o vertical (modelos HOA/VOA/HCA/VCA) para la mitigación de interferencia cerca de sistemas de antena de bocina de polarización lineal .

Especificaciones técnicas

• Rango de frecuencia: 2.5 - 2.7 GHz

• VSWR: ≤1.5 (Max)

• Opciones de ganancia: 10 dB, 12 dB, 13 dB, 15 dB, 16 dB

• Ancho de haz:

  • Omnidireccional: 360 ° Azimut / 4 ° –6 ° Elevación

  • Sectoral: 180 ° Azimut / 4 ° –6 ° Elevación

• Polarización: horizontal o vertical

• Manejo de potencia: 300W CW

• Conector: N-Female

• Temperatura de funcionamiento: -40 ° C a +85 ° C

• Material: aluminio de grado aeroespacial

Aplicaciones

• TV inalámbrica de cable: distribución de video MMDS/ITFS

• 5G Backhaul: enlaces inalámbricos fijos suplementarios

• Cuadrículas inteligentes: centros de agregación de datos del sensor

• Redes de seguridad pública: torres de comunicación de emergencia

• IoT industrial: componentes de microondas RF para monitoreo remoto

• Comms militares: reducción de interferencia co -sitio con filtro EMC - EMI/RFI
