El modo común SMD se ahoga

Inicio> Lista de Productos> Filtro EMI> El modo común SMD se ahoga> Choque SMT de alta corriente

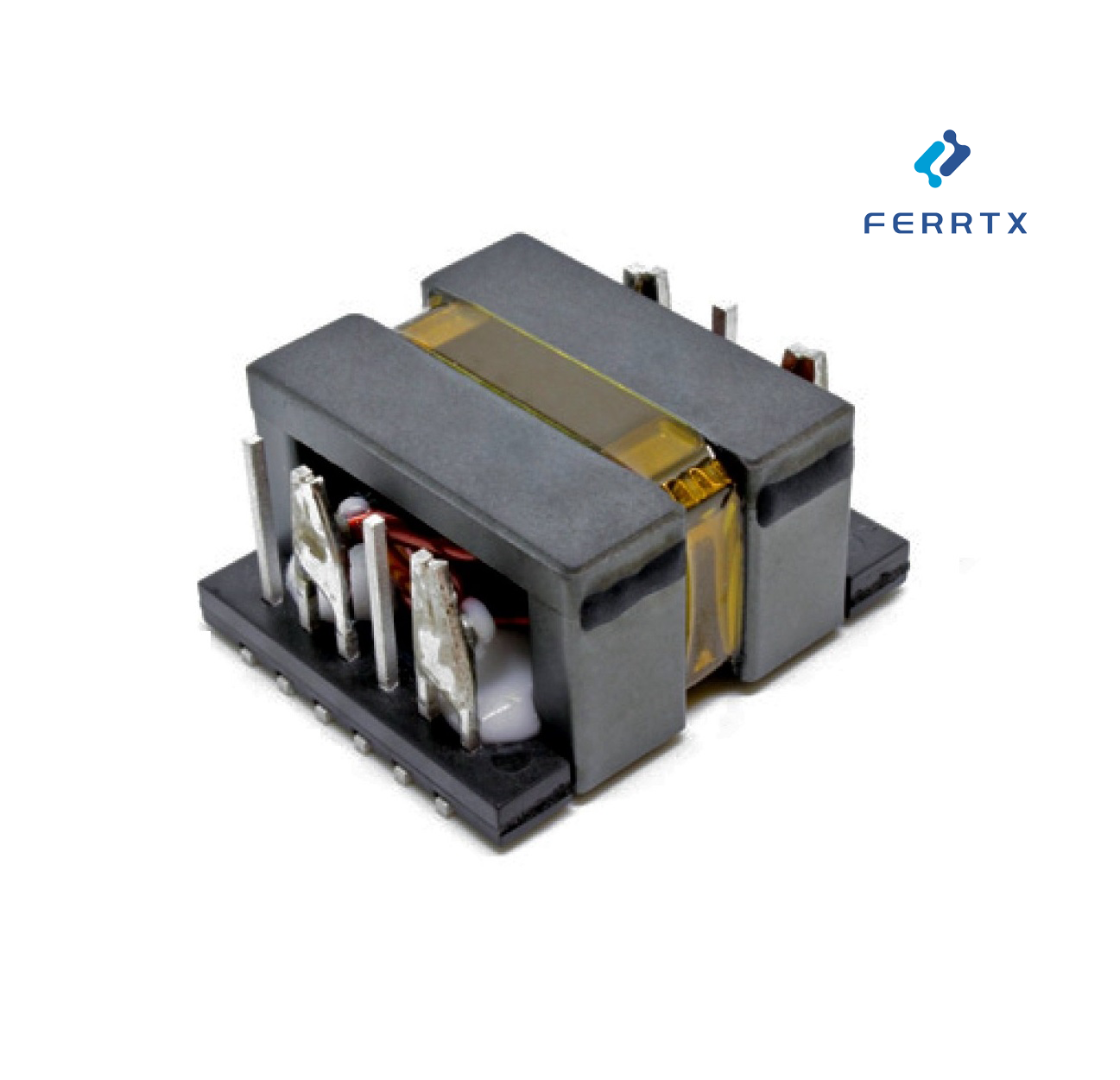

Choque SMT de alta corriente

Obtener el último precio

Contactar ahora

Features:

Tipo de Pago: L/C,T/T
Cantidad de pedido mínima: 5000 Piece/Pieces
transporte: Ocean,Land,Air,Express
Hafen: Xi'an,Shanghai

Lista de Productos

Realizar consulta

Error

* Please fill in the information

* Please fill in your e-mail

* Please fill in the content



Lista de Productos



Descripción

Atributos del producto

Modelo: TPER

Marca: FERRTX

Lugar De Origen: porcelana

Tipos De: Filtro EMI

Tecnología De Filtrado: Parada de banda

Impedancia: No aplica

Tipo De Filtro: Línea eléctrica

Metodo De Instalacion: Montaje superficial

Tolerancia: ± 35%

Current Rating (A): 39A @50°C rise

Isolation Voltage (Vrms): 1500V

Self Resonant Frequency (MHz): 1.6MHz

Impedancia @ Srf (Ω): 400Ω

DC Resistance (mΩ): 1.4 max

Operating Temp Range: -40°C to +150°C

Embalaje y entrega

Unidades de venta:	Piece/Pieces
Descargar:

Capacidad de suministro e información adicional

transporte: Ocean,Land,Air,Express

Lugar de origen: Porcelana

Apoyo sobre: 2~8weeks

Certificados : RoHS/ISO/UL/CE/IATF16949/CNAS

Hafen: Xi'an,Shanghai

Tipo de Pago: L/C,T/T

Descripción

Al llevar los sistemas de energía más allá de 30 A, los ingenieros luchan contra una triple amenaza: la saturación de ferrita que paraliza la supresión del ruido, la fuga térmica debido a pérdidas excesivas de DCR y el espacio de PCB consumido por filtros voluminosos. Nuestros choques de modo común SMT de alta densidad conquistan los tres:

Corriente continua de 39 A en un espacio ER25 de 30,5 × 27 mm (la densidad de corriente más alta de la industria)
Corriente de aumento certificada de 50 °C según los puntos de referencia térmicos IEC 62368 (no es necesaria una reducción de potencia a una temperatura ambiente de 85 °C)
Filtrado EMI integrado con picos de impedancia de 400 Ω a SRF de 1,6 MHz: reducción drástica de las etapas de filtrado externo

Inductor SMT de alta corriente 39A: densidad de potencia redefinida

Los estranguladores convencionales reducen drásticamente su potencia por encima de 20 A. Nuestro diseño plano aprovecha:

Devanados de cobre sin oxígeno que reducen el DCR en un 60 % frente al cable redondo (1,4 mΩ máx. @ TPER25-161Y)
Ranuras de refrigeración con núcleo de ferrita que permiten 39 A RMS con una densidad de potencia de 1,2 W/in³ (ideal para fuentes de alimentación de servidor de 48 V)
Saturación cero hasta 42 A probada según el método 204 MIL-STD-202G

Corriente de aumento de 50 °C: certeza térmica incorporada

Las temperaturas ambiente disminuyen. Nuestro inductor SMT de corriente de aumento de 50 °C ofrece confiabilidad sin concesiones:

Certificación ΔT=50°C a corriente nominal completa (p. ej., 39 A para TPER25-161Y según notas de la página 1)
Puntos de acceso validados por infrarrojos <90 °C a 105 °C ambiente (probados en gabinetes sellados para cargadores de vehículos eléctricos)
La curva de envejecimiento del material garantiza >100.000 horas a una temperatura central de 150°C

Choque de modo común SMT: EMC simplificado

¿Por qué poner en cascada varios filtros? Nuestra solución integrada proporciona:

Impedancia asimétrica (400 Ω DM a 1,6 MHz frente a 10 Ω CM) dirigida al ruido diferencial
Capacitancia entre devanados <3pF que evita la derivación de alta frecuencia (crítico para CAN FD/CAN XL)
Reemplazo directo de módulos de filtro EMI en convertidores CC/CC

System	Challenge	Our Solution	Results
Server 48V/GPU	12V/100A VRM ripple >100mVpp	39A high current SMT choke	<25mVpp noise @ 80A load
EV Powertrain	CM noise failing CISPR 25 Class 5	SMT common mode choke	6dB margin at 1.6MHz band
Industrial PLC	Derating at 85°C ambient	50°C rise current inductor	Full 39A without de-rating
