Perlas de filtro EMI de orificio pasante RID

Familia RID: perlas de filtro EMI de orificio pasante de alto rendimiento con núcleos de doble apertura

Los filtros EMI de perlas de ferrita de orificio pasante son componentes esenciales para suprimir la interferencia electromagnética (EMI) en los sistemas electrónicos modernos. La familia RID de perlas de filtro EMI de núcleo de doble apertura está diseñada para proporcionar una atenuación de ruido superior en un amplio espectro de frecuencias y, al mismo tiempo, mantiene factores de forma compactos ideales para diseños de PCB de alta densidad.

Cómo funciona: mecanismo de pérdida magnética en filtros EMI de perlas de ferrita

Cuando la corriente fluye a través del filtro EMI de orificio pasante, el núcleo de ferrita genera un campo magnético que induce la disipación de energía, especialmente en señales de alta frecuencia. Esta característica de impedancia dependiente de la frecuencia permite que estos componentes pasivos actúen como resistencias dentro de bandas específicas, atenuando efectivamente el ruido electromagnético no deseado sin afectar la integridad de la señal de CC o de baja frecuencia. A diferencia de los filtros capacitivos o inductivos, las soluciones EMI de perlas de ferrita ofrecen supresión de banda ancha sin introducir cambios de fase o problemas de resonancia comunes en las redes LC.

Criterios de selección clave para una supresión óptima de EMI

Elegir el filtro EMI de orificio pasante adecuado requiere prestar especial atención a tres parámetros críticos:

• Rango de respuesta de frecuencia: haga coincidir la curva de impedancia de la perla con las frecuencias de ruido dominantes de su sistema, por ejemplo, fuentes de alimentación conmutadas, circuitos lógicos digitales o módulos de RF.
• Perfil de impedancia: dé prioridad a los componentes que ofrecen valores máximos de impedancia en el rango donde la EMI es más problemática (normalmente 10 MHz–1 GHz), lo que garantiza un filtrado eficaz sin una pérdida de inserción excesiva.
• Dimensiones físicas y estilo de montaje: seleccione entre las series disponibles (A, B, C) según el tamaño de apertura y la compatibilidad del espacio con las limitaciones de diseño de su PCB, especialmente en aplicaciones de electrónica de consumo o industriales con espacio limitado.

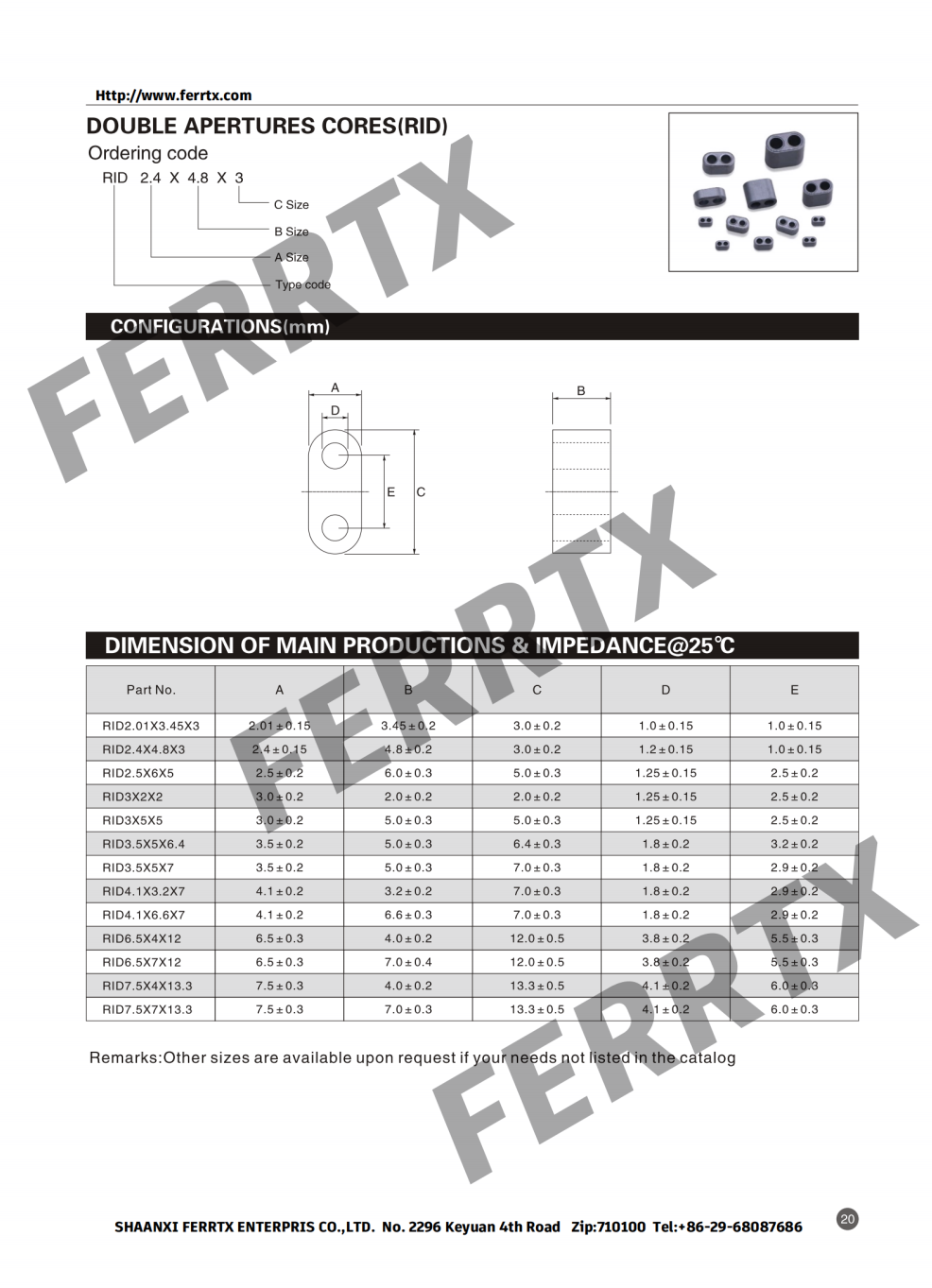

Descripción general de la serie de productos: Especificaciones de la familia RID

Aplicaciones ideales para perlas de filtro EMI de orificio pasante de doble apertura

Estas perlas de ferrita de doble apertura se utilizan ampliamente en aplicaciones que requieren una compatibilidad electromagnética (EMC) sólida, como por ejemplo:

• Líneas de suministro de energía en convertidores de modo conmutado para reducir las emisiones conducidas
• Interfaces de bus de datos (SPI, I2C, UART) en diseños basados ​​en microcontroladores
• Acondicionamiento de señales para entradas de sensores en entornos hostiles
• Proteger circuitos analógicos sensibles del ruido de conmutación digital
• Pruebas de cumplimiento de las normas FCC Parte 15, EN 55032 y CISPR

Comentarios destacados de los usuarios

Ingenieros de Europa, América del Norte y el Sudeste Asiático han elogiado la serie RID por su rendimiento constante bajo estrés térmico y vibración mecánica. Los usuarios informan mejores tasas de aprobación de pruebas de EMC al reemplazar perlas genéricas con estas perlas de filtro EMI de orificio pasante diseñadas con precisión. Muchos citan la facilidad de soldadura y la confiabilidad en los procesos de fabricación de gran volumen como ventajas clave sobre los productos de la competencia.

Preguntas frecuentes sobre los filtros EMI de perlas de ferrita

¿Qué diferencia una perla de filtro EMI de orificio pasante de una versión de montaje en superficie?

Las variantes de orificio pasante ofrecen mayor capacidad de corriente, mejor estabilidad mecánica y ensamblaje manual más sencillo en las etapas de creación de prototipos, ideales para diseños resistentes o heredados.

¿Puedo usar esta cuenta tanto para líneas de CC como de CA?

Sí, pero asegúrese de que la corriente nominal supere la carga máxima esperada. Estas cuentas funcionan igualmente bien en líneas de señal, rieles eléctricos y conexiones a tierra.

¿Por qué elegir núcleos de doble apertura en lugar de diseños de un solo núcleo?

Las aperturas dobles mejoran la eficiencia del acoplamiento magnético, mejoran la contención del flujo y reducen la inductancia parásita, lo que da como resultado un comportamiento de supresión de EMI más predecible y repetible.

¿Es necesario igualar exactamente la impedancia?

Si bien no es obligatorio, seleccionar una cuenta cuya impedancia máxima se alinee estrechamente con su fuente de ruido principal garantiza una atenuación óptima. Las impedancias no coincidentes pueden provocar un filtrado ineficaz o resonancias no deseadas.
