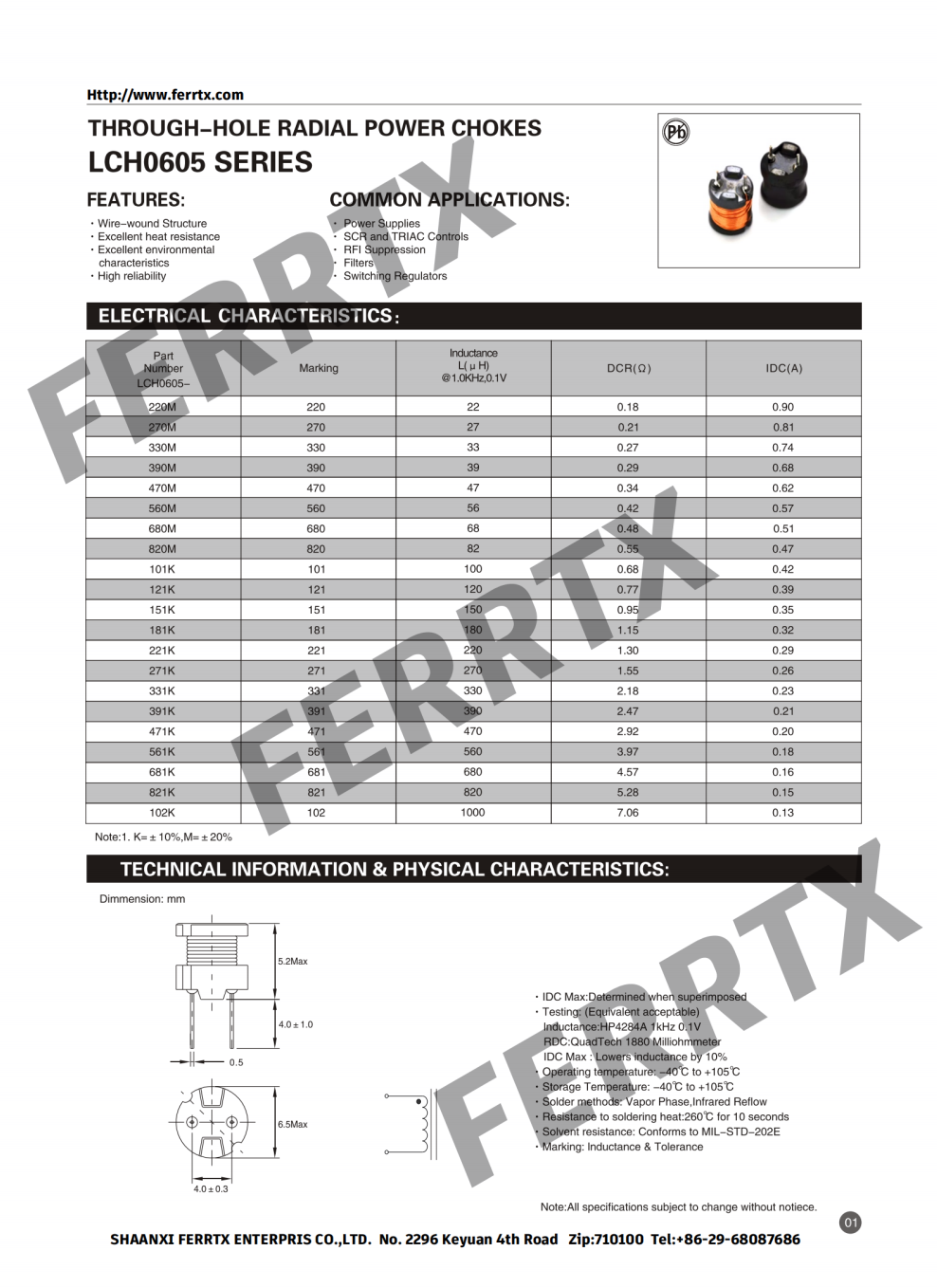

Inductores sin fastidios lch

La potencia radial de los agujeros a través de los agujeros se asfixia

Descripción general del producto

El inductor sin blindaje LCH ofrece un rendimiento robusto en aplicaciones de conversión de potencia que requieren un alto manejo de corriente (hasta 65a) y rangos de inductancia anchos (10 μH a 18 mh). Con la construcción de agujeros de paso radiales con envoltura de poliolefina-retardante de llama, estos componentes de la herida de alambre sobresalen en entornos industriales donde la resiliencia térmica (-40 ° C a +125 ° C) y la confiabilidad son críticos. A diferencia de las alternativas de inductor de potencia blindada, su estructura magnética abierta permite una disipación de calor superior.

Especificaciones clave

• Rango de inductancia extendida : 10 μH a 18 mh con ± 10% o ± 20% de opciones de tolerancia.

• Capacidad de alta corriente : hasta 65A Corriente de saturación (ISAT) y 28A IRMS con bajo DCR (tan bajo como 0.04Ω).

• Resiliencia térmica : opera de -40 ° C a +125 ° C (incluido el aumento de la auto -temperatura de la bobina).

• Rendimiento de frecuencia : frecuencia de auto-resonante (SRF) de hasta 5.6MHz.

• Construcción robusta : cables radiales con resistencia al calor de soldadura de 260 ° C (resistencia de 10s).

• Cumplimiento : ROHS/Halógeno, MIL-STD-202E Resistencia al solvente.

Ventajas técnicas

Estos componentes inductores sin blindaje superan a los transformadores tradicionales en la eficiencia de conversión DC-DC al minimizar las pérdidas de núcleo. Su diseño de núcleo de ferrita de extracción abierta logra un 40% mejor disipación de calor que los equivalentes de inductor de potencia protegidos. Para los diseños sensibles a EMI, combina con nuestras soluciones de filtro EMC para suprimir el ruido en el control del motor o las interfaces del sensor .

Aplicaciones típicas

1. Suministros de alimentación de conmutación : filtrado del lado primario en los convertidores de CA/CC Manejo> Corrientes 15A.

2. Controles industriales : circuitos TRIAC/SCR, unidades de motor y acondicionamiento de potencia del sensor .

3. Electrónica automotriz : controladores LED y módulos de convertidor de potencia que requieren una operación de -40 ° C.

4. Consumer Electronics : tableros de alimentación de TV LCD y convertidores DC-DC de impresora.

5. Energía renovable : estranguladores de inversor solar junto con redes de filtro EMC .

Notas de rendimiento

• Manejo actual : IDC clasificado con una caída de inductancia del 10% (HP4294A verificado @1kHz/0.1V).

• Manejo térmico : el aumento de temperatura de 40 ° C en IRM nominal asegura la longevidad en los recintos compactos.

• Prueba de confiabilidad : soporta 3 × ciclos de reflujo a 280 ° C y extremos de humedad (<75% HR).
