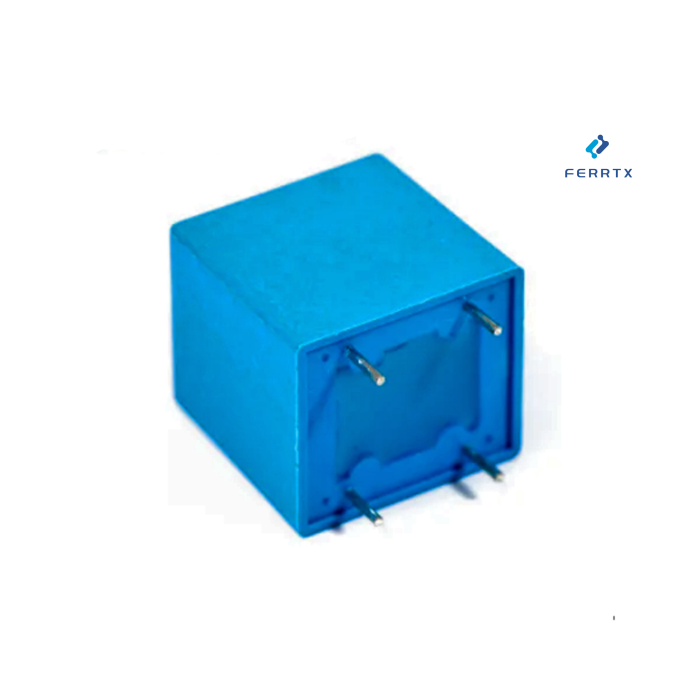

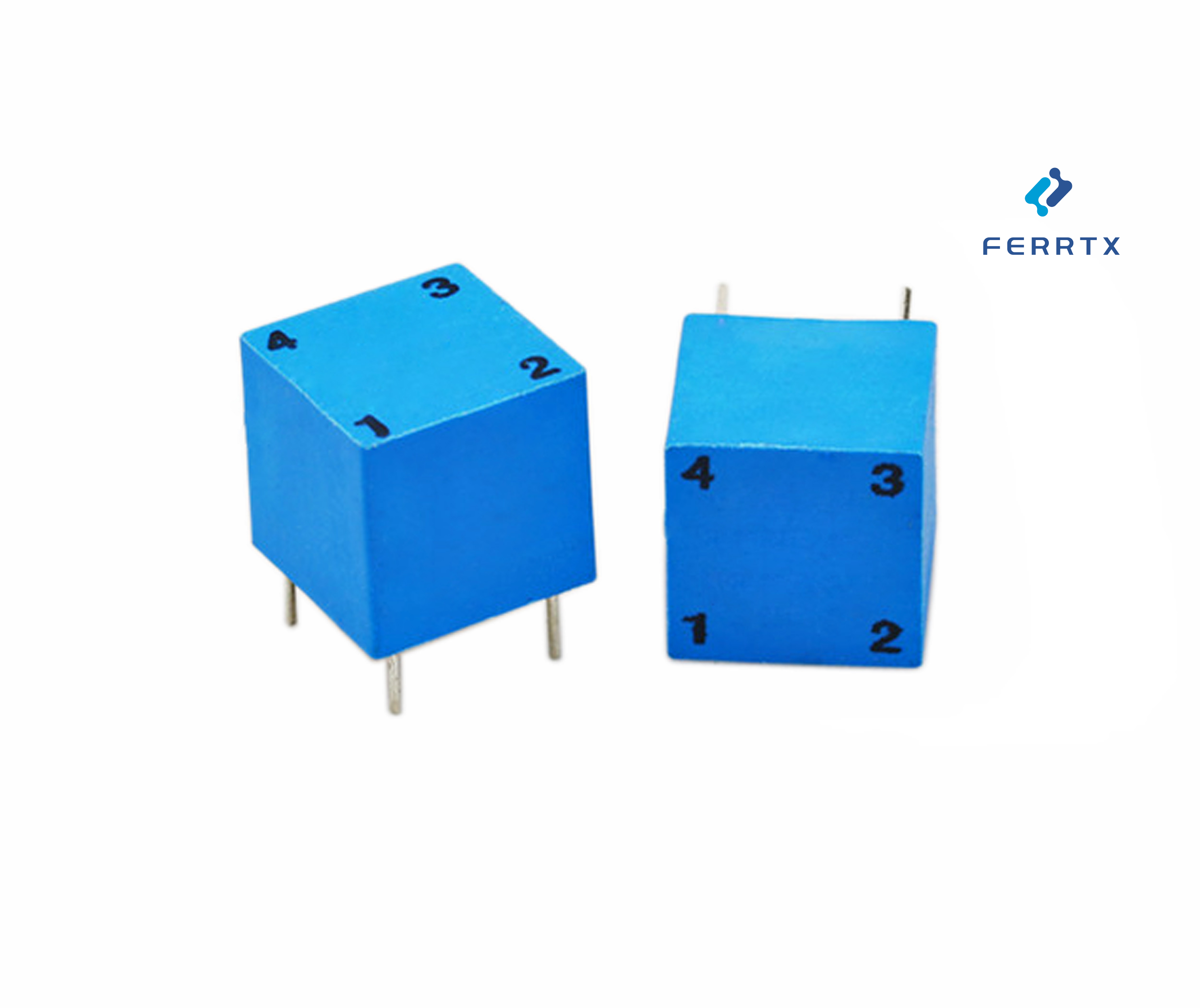

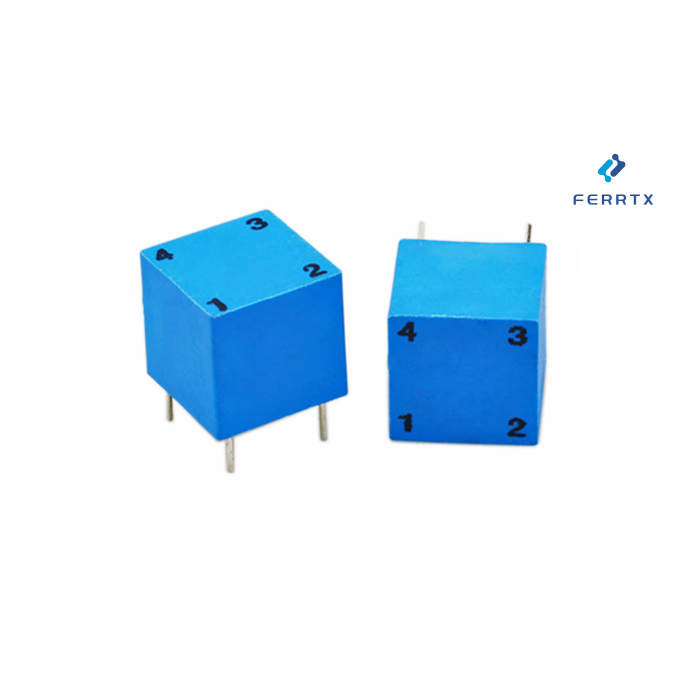

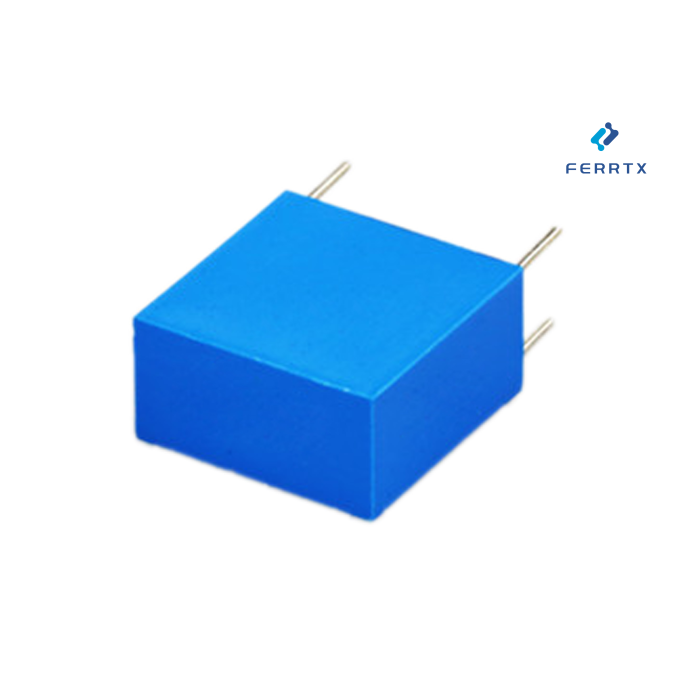

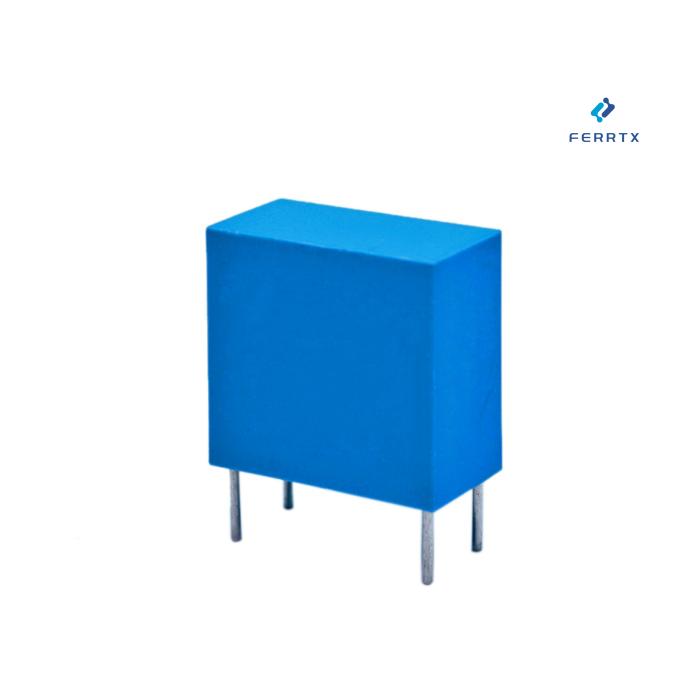

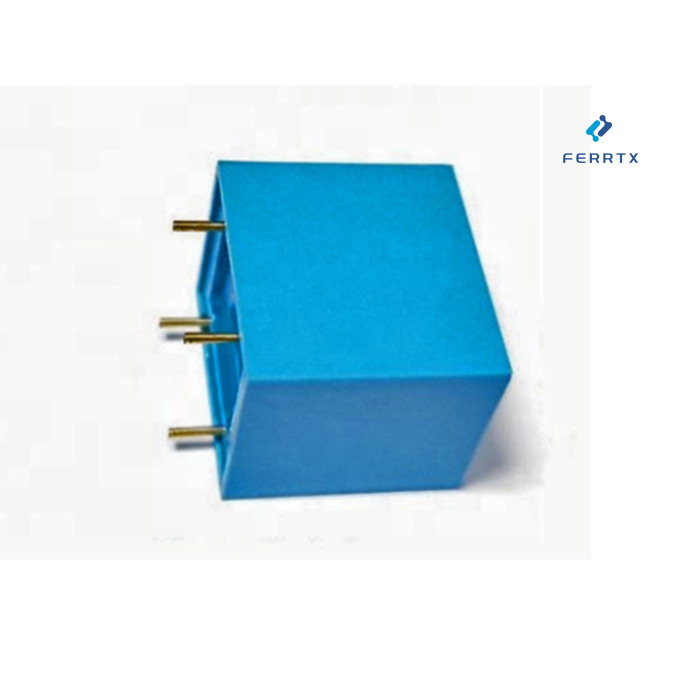

Transformadores de voltaje potencial de montaje PCB

Ferrtx TV3XXX Serie ｜ Transformador de voltaje de montaje de PCB para aislamiento de señal de precisión

*2500VAC Aislamiento e IEC 60044-2 Cumplimiento en entornos duros*

Transformación de voltaje de grado microprocesador

El transformador de voltaje de potencial Ferrtx TV3XXX PCB redefine la precisión para los sistemas de control industrial. Diseñado para transformar los voltajes de CA primarios (50-400Hz) en señales secundarias aisladas (0.10V-7.07V), logra un cambio de fase de <0.1 ° , superando a los transductores de voltaje de CA estándar en interfaces PLC/DCS. Con los núcleos encapsulados con epoxi y el montaje asimétrico de PTH, soporta -40 ° C a +85 ° C extremos donde los transmisores de voltaje aislados convencionales falla.

Innovaciones de ingeniería central

• Huella asimétrica
  Habilita el 30% de diseños de PCB más densos versus transformadores simétricos de potencia de montaje de PCB

• Tecnología de materiales de doble núcleo
  Acero de silicio (costo optimizado) o aleación de níquel (± 0.05% de precisión)

• Aislamiento de triple capa
  ABS/HOJA PBT + Encapsulación epoxi + Resistencia dieléctrica de 1000MΩ

• Protección transitoria
  Cosco de aumento de 5000V - 3 × más alto que los transductores de voltaje de CC básicos

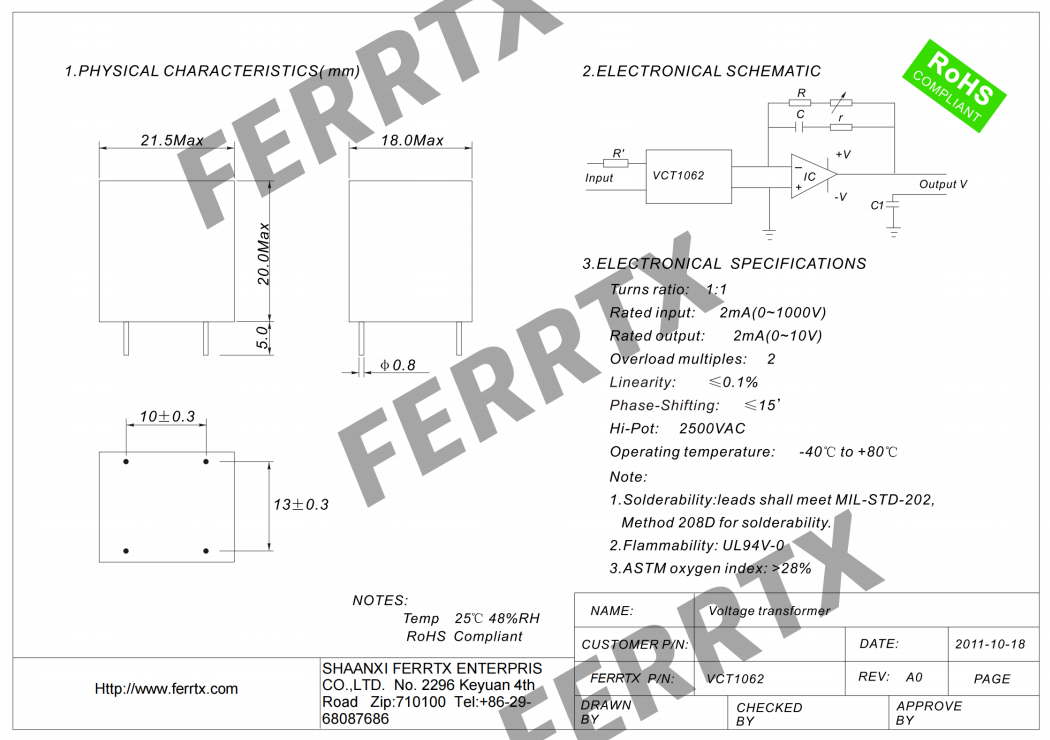

Parámetros de rendimiento crítico

▸ Rango de frecuencia : 50–400Hz (cubre armónicos del inversor eólico/solar)
▸ Voltaje de salida : 0.10V - 7.07V @ Corriente nominal (programable)
▸ Fuerza de aislamiento : 2500VAC/1min (reforzado por IEC 60664-1)
▸ Clase de precisión : IEC 60044-2 Clase 0.2
▸ Resistencia dieléctrica : 1000MΩ @500VDC
▸ Construcción : epoxi de grado militar + resina UL94 V-0

Aplicaciones objetivo

Automatización industrial
・ Módulos de entrada analógica de PLC
・ Retroalimentación de voltaje de accionamiento del motor
・ Aislamiento de bus de campo del sistema DCS

Infraestructura energética
・ Muestreo de voltaje de medidor inteligente
・ Monitoreo de la caja del combinador fotovoltaico
・ Sistemas de turbina eólica SCADA

Sistemas de energía críticos
・ Sensado de voltaje de salida de UPS
・ Aislamiento de energía del equipo médico
・ Circuitos de señalización ferroviaria

Gestión de edificios
・ Monitoreo de calidad de potencia de HVAC
・ Tableros de control del ascensor
・ Medición de PDU del centro de datos

Ventajas competitivas

✅ Optimización del espacio
El diseño asimétrico ahorra al 30% del área de PCB versus soluciones de sensor de corriente de núcleo dividido LEM
✅ Rango térmico extendido
-40 ° C La operación garantiza la confiabilidad de la planta renovable del Ártico
✅ No se requiere calibración
Mantiene la precisión de la clase 0.2 durante 100,000 horas
✅ Inmunidad de vibración
Resistir 5 g de tensión mecánica (ideal para moderns de corriente de núcleo dividido )
