Transformadores de accionamiento IGBT

Características clave

• Diseñados para un rendimiento sólido en variadores de frecuencia variable, estos transformadores de accionamiento de compuerta ofrecen aislamiento reforzado y capacitancia de acoplamiento ultrabaja (tan baja como 2,5 pF) para control de conmutación IGBT crítico.
• Con núcleos toroidales nanocristalinos, logran un alto voltaje de extinción de corona y diseños compactos THT/SMT que ahorran espacio en la PCB. Con frecuencias de funcionamiento de hasta 100 kHz y potencia transmisible de hasta 42 W, garantizan una transmisión de impulsos precisa.
• La construcción completamente cerrada proporciona durabilidad mecánica y cumplimiento de RoHS.
• Optimizado para sinergia con filtro EMC en entornos industriales de alto ruido.

Especificaciones técnicas

• Relación de giros: 1:1 a 3:1:1 (p. ej., GT28-301: 3:1, GT4615A-065: 2,9:1:1)

• Inductancia primaria: 0,7 mH a 22 mH mínimo a 10 kHz

• Inductancia de fuga: ≤25μH @100kHz

• Capacitancia de acoplamiento: 2,5 pF a 50 pF tipo

• Voltaje de funcionamiento: 300 V a 1200 V CC

• Aislamiento de alto potencial: 1,8 kV a 6,75 kV CA

• Temperatura de funcionamiento: -40 °C a +105 °C

• Transmisión de potencia: 3W a 42W

Aplicaciones

• Variadores de motor industriales: control de puerta IGBT en VFD

• Energía Renovable: Convertidor de Energía Solar/Eólica

• Sistemas UPS: Conmutación CC/CC aislada

• Carga de vehículos eléctricos: gestión de energía de alto voltaje

• Automatización de fábricas: controladores de motores basados ​​en PLC

Preguntas frecuentes

P: ¿En qué se diferencian de los inductores de potencia estándar?
R: Diseñado para transferencia de señales (no para almacenamiento de energía), con menor capacitancia de acoplamiento y mayor aislamiento que el Power Inductor.

P: ¿Adecuado para diseños SMPS de alta frecuencia?
R: Sí, optimizado para funcionamiento entre 20 kHz y 100 kHz.

P: ¿Proporciones personalizadas disponibles?
R: Múltiples configuraciones estándar; Póngase en contacto para obtener un transformador personalizado.

Integración entre industrias

• Convertidores de potencia que aprovechan el aislamiento de 1200 V
• Transformadores industriales para la seguridad de los accionamientos de motores
• Filtros EMC emparejados para reducir EMI en inversores solares

Serie en esta familia.

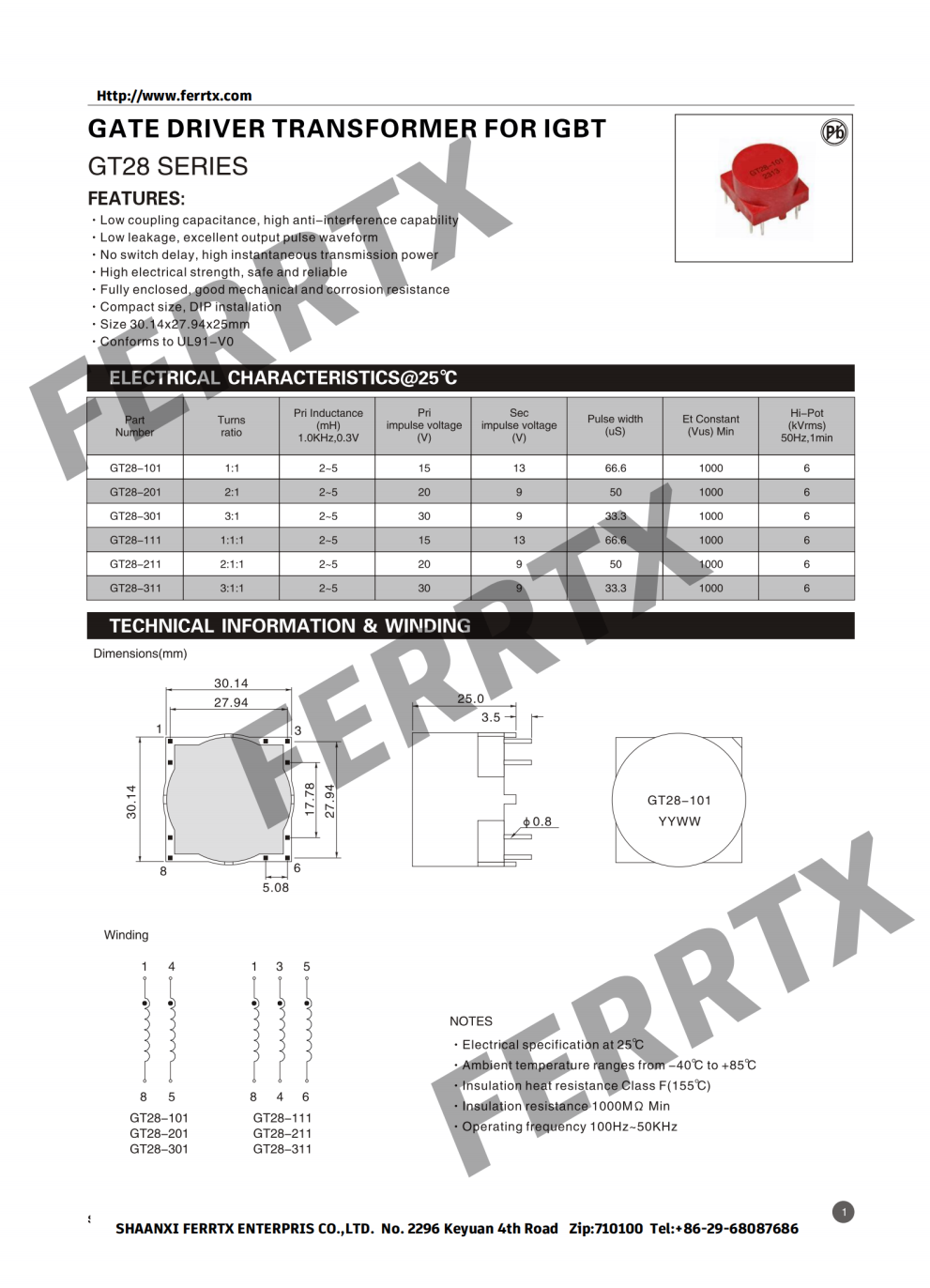

Product Series	GT28 Series	GT4099	GT4185	GT4215
	GT4615	GT5032	GT5046

FERRTX se dedica a establecer un alto nivel de excelencia para las industrias que integran o utilizan tecnologías magnéticas en nuestros productos IGBT Drive Transformers.
