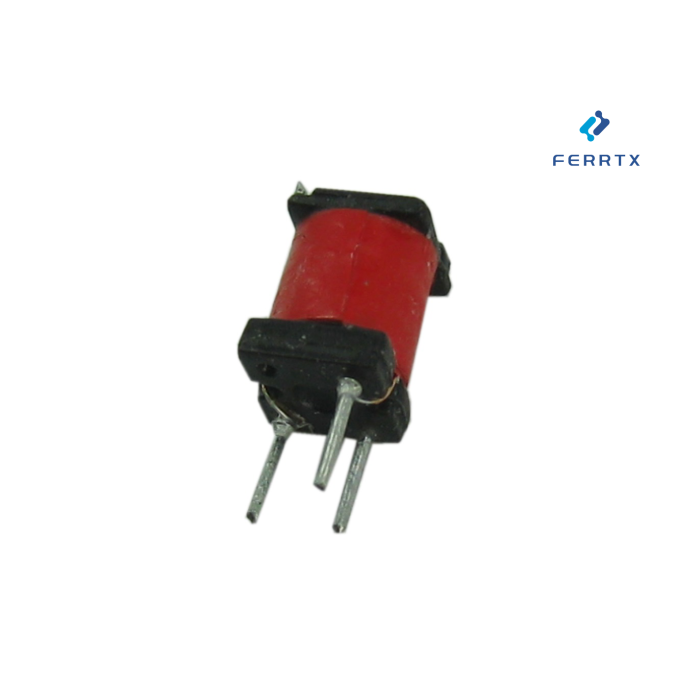

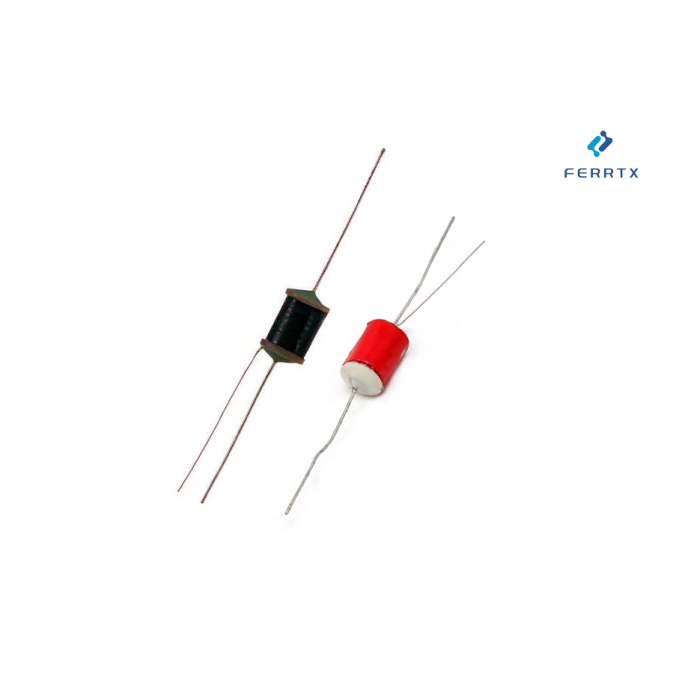

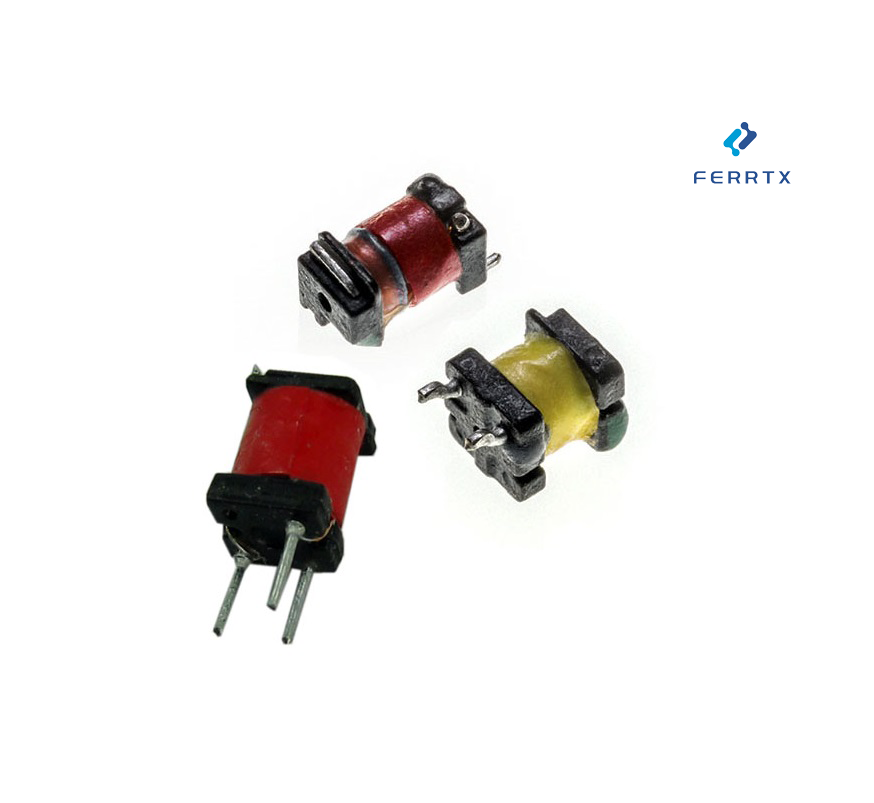

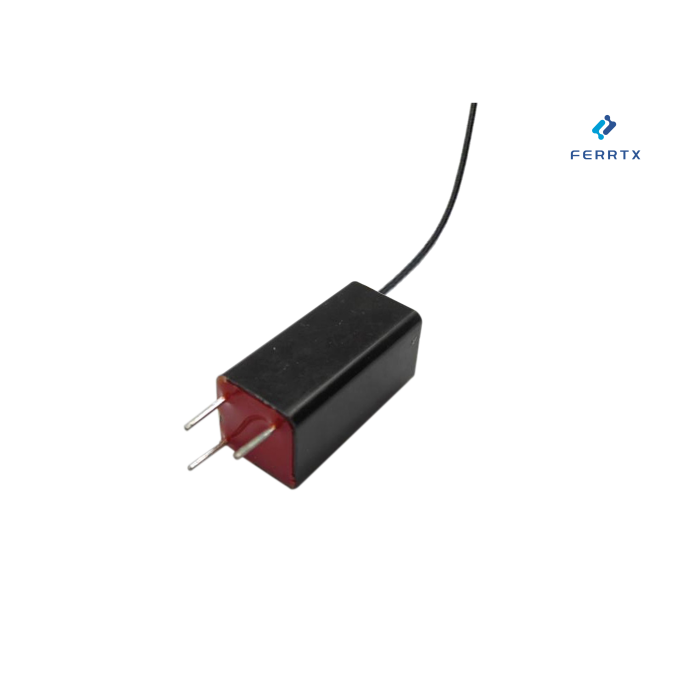

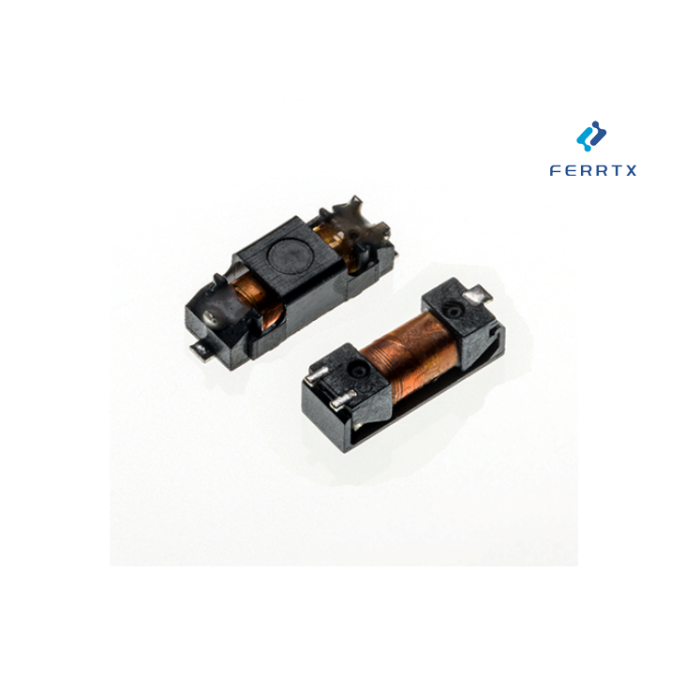

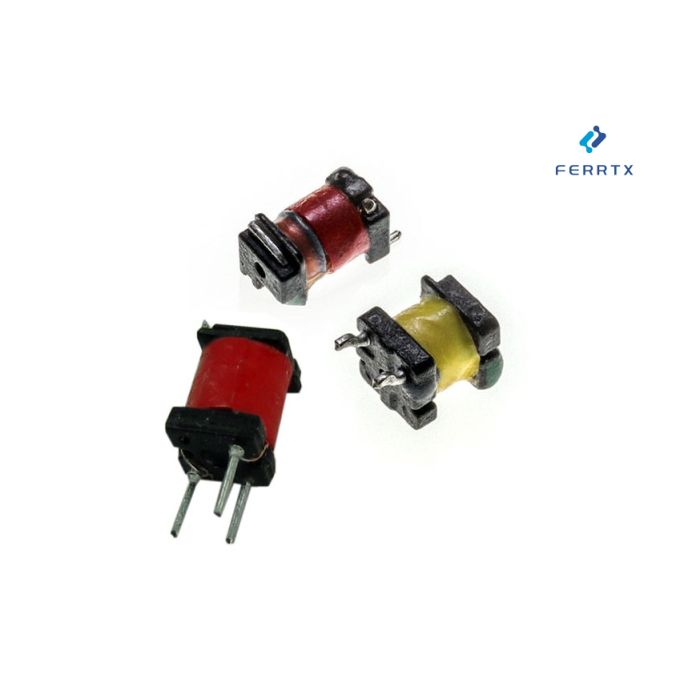

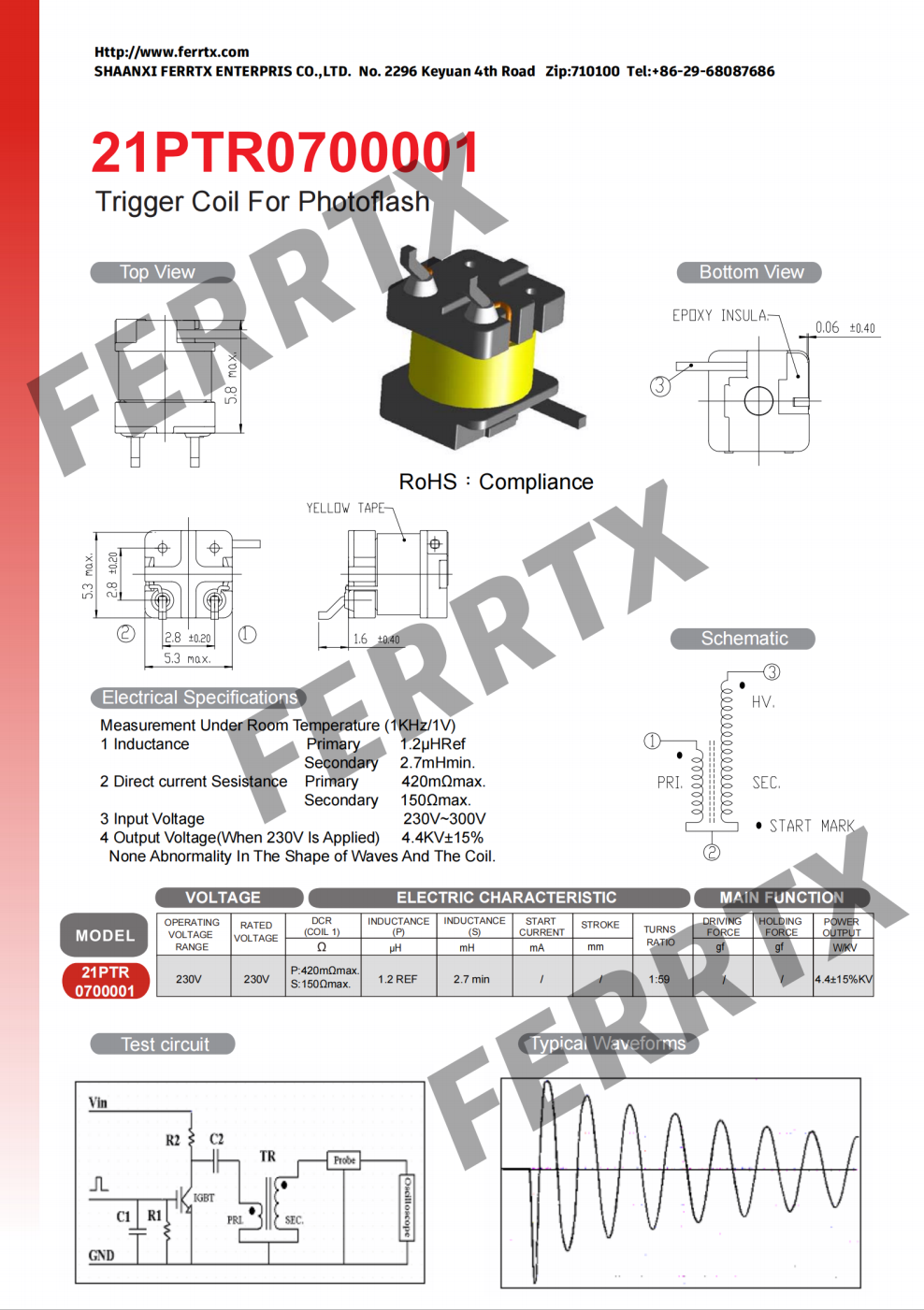

Acerca de los transformadores de disparo

Características clave

• Diseñados para la generación de pulsos de alto voltaje de precisión, estos transformadores de disparo ofrecen una salida de hasta 20 kV con relaciones de aumento que van de 1:50 a 1:70.
• Con devanados encapsulados en epoxi y una construcción que cumple con UL, logran una DCR ultrabaja (tan baja como 41,2 mΩ primaria) y un rendimiento estable entre -65 °C y +150 °C.
• Los diseños compactos con montaje DIP/SMT garantizan una integración perfecta en placas con espacio limitado.
• Optimizado para tiempos de subida rápidos y distorsión mínima de la forma de onda en sistemas de flash.

Especificaciones técnicas

• Relación de giros: 1:50 a 1:70 (según el modelo)
• Inductancia primaria: 1,2 µH a 19 µH a 1 kHz, 0,1 V–1 V
• Inductancia secundaria: 2,7 mH a 49 mH a 1 kHz, 0,1 V–1 V
• DCR primario: 41,2 mΩ a 420 mΩ
• DCR Secundario: 67Ω a 185Ω
• Voltaje de salida: 4,4 kV a 20 kV a entrada de 230 V–400 V
• Aislamiento de alto potencial: hasta 20 kV
• Temperatura de funcionamiento: -65 °C a +150 °C
• Capacitancia: ≤30pF (entre devanados)

Aplicaciones

• Flashes de cámara: disparo de alto voltaje en cámaras DSLR/compactas
• Imagenología Médica: Iluminación estroboscópica para equipos de diagnóstico
• Sistemas de seguridad: flash fotográfico activado por movimiento con integración de sensores
• Pruebas industriales: fotografía de alta velocidad para control de calidad
• Aeroespacial: sistemas de encendido en pruebas de propulsión

Preguntas frecuentes

P: ¿Compatible con controladores de alta frecuencia?
R: Optimizado para funcionamiento de 1 kHz a 100 kHz en circuitos convertidores de potencia.

P: ¿Proporciones personalizadas disponibles?
A: Proporciones estándar de 1:50 a 1:70; contacto para Transformador especializado.

Integración entre industrias

• Sistemas de seguridad activados por sensores con aislamiento de 20 kV.
• Módulos convertidores de potencia para circuitos de carga de condensadores.
• Transformadores en generadores de impulsos láser para investigación científica.

Serie en esta familia.

Product Series	21TPR	TCB0609	TCB1016
	TCB3012-13	TCB3616	TCB7513-1
	TCB7524	TCB7822	TCB8016-LF1
