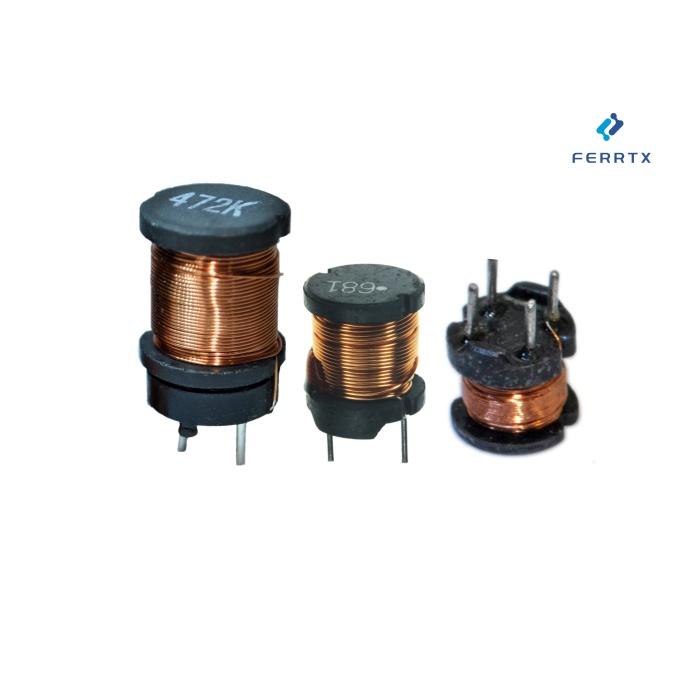

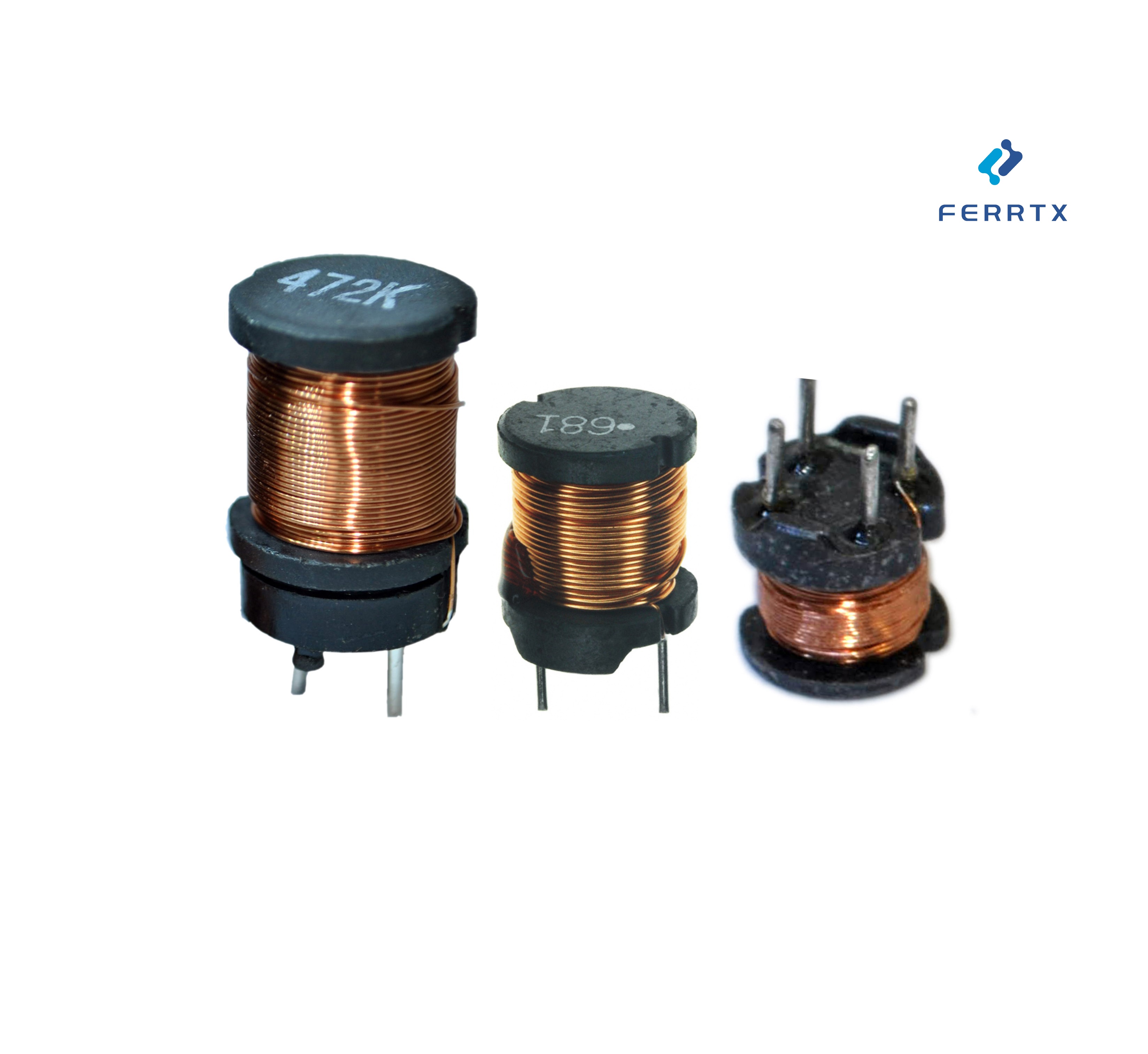

Inductor con plomo LCH

La relación de fase de los componentes de inductancia en los circuitos de CA es la siguiente: cuando la corriente fluye a través de un componente de inductancia, la inductancia genera una fuerza contraelectromotriz (EMF) que intenta oponerse al cambio de corriente. Por lo tanto, el voltaje a través del componente de inductancia adelanta a la corriente, en lugar de quedarse atrás.

Específicamente, en un circuito de inductancia pura, si la corriente varía en una forma de onda sinusoidal, el voltaje a través de la inductancia adelantará la corriente 90 grados (o π/2 radianes). Esto significa que, si observa las formas de onda de corriente y voltaje, la forma de onda de voltaje alcanzará su pico antes que la forma de onda de corriente.

CARACTERÍSTICAS:

• Inductor de potencia con terminales axiales y radiales
• Tubo retráctil de poliolefina UL
• Inductor con plomo con núcleo de ferrita
• Alta corriente, alta confiabilidad
• Filtros de línea de CA de baja resistencia
• Inductores de estrangulamiento radiales
• Estrangulador radial blindado
• Estranguladores de banda ancha
• Inductores fijos de cable axial
• Disponible en cantidades pequeñas, medianas y grandes.
• Temperatura ambiente -40 ℃ a +85 ℃ con (aumento de 40 ℃) corriente Irms.
• Temperatura máxima de la pieza +125°C (ambiente + aumento de temperatura).
• Temperatura de almacenamiento Componente: -40 ℃ a +125 ℃.
• Embalaje en bandeja o cinta: -40 ℃ a +80 ℃

APLICACIONES:

• Filtrado de señal, EMI y filtro de fuente de alimentación.
• Convertidores DC/DC/fuentes de alimentación conmutadas para baja y media tensión
• Fuente de alimentación para LED

Serie en esta familia.

Product Series	Marking	Inductance L(µH)	DCR(Ω)	IDC(A)
LCH0605	102-220	22-1000	0.18-7.06	0.13-0.90
LCH0606	102-220	22-1000	0.11-4.45	0.19-1.27
LCH0805	100-822	10-10000	0.07-55.7	0.081-2.50
LCH0807	100-822	10-10000	0.05-33.0	0.084-2.90
LCH0809	100-822	10-47000	0.04-96.4	0.038-2.60
LCH1010	-	68-18000	0.115-25	-
LCH1006-4W	-	2.2-1000	0.0085-2.1	0.45-7.9

FERRTX se dedica a establecer un alto nivel de excelencia para las industrias que integran o utilizan tecnologías magnéticas en nuestros productos LCH con inductores de plomo.
