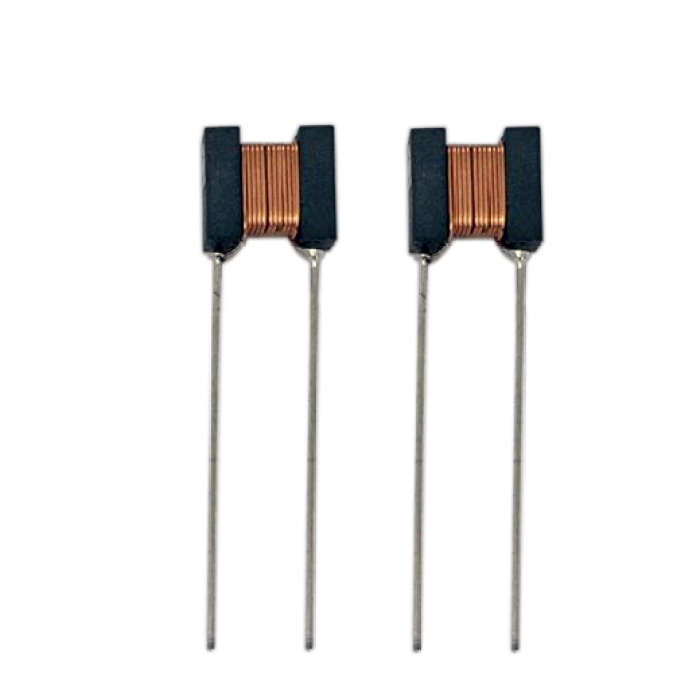

Inductores de bobina plana de alta calidad

Introducción

En el mundo de la electrónica en rápida evolución, la eficiencia y la confiabilidad son primordiales. Nuestra compañía se especializa en el diseño de inductores de alto rendimiento que satisfacen las necesidades exigentes de las aplicaciones modernas de RF y PCB compactos. Con un enfoque en la innovación, nuestra serie AIFC1008 se destaca al entregar el doble de inductancia y valores de Q en comparación con los inductores de plomo axiales tradicionales en la misma huella. Estos mini inductores están diseñados para conjuntos de PCB de alta densidad, que ofrecen un rendimiento excepcional en los circuitos de RF al tiempo que mitigan problemas comunes como el efecto de inductancia del plomo en los sistemas de microondas. Ya sea que esté desarrollando sistemas automotrices, dispositivos de comunicación o electrónica de consumo, nuestros inductores proporcionan la combinación perfecta de tamaño, eficiencia y confiabilidad. ¿Listo para elevar tus diseños? ¡Explore cómo nuestras soluciones pueden transformar sus proyectos!

Descripción general del producto

Nuestra serie AIFC1008 presenta una configuración de bobina plana única que maximiza la eficiencia del espacio sin comprometer el rendimiento. Estos inductores son ideales para aplicaciones donde la miniaturización y los altos valores de Q son críticos. Con un rango de temperatura de funcionamiento de -55 ° C a +130 ° C y un peso de solo 1 gramo, están construidos para soportar entornos hostiles mientras mantienen la estabilidad. La serie incluye inductores con valores de inductancia de 1.0 μH a 4700 μH, atendiendo tanto a las necesidades de frecuencia de RF como a audio. A continuación se muestra un resumen de los parámetros clave para modelos seleccionados:

Características clave

1. Valor Q alto: nuestros inductores logran valores Q hasta 75, asegurando una pérdida de energía mínima y una mayor eficiencia en los circuitos de RF. Esto los hace ideales para aplicaciones de alta frecuencia como filtros y amplificadores.
2. Diseño compacto: la estructura de bobina plana permite una integración perfecta en PCB de alta densidad, ahorrando espacio sin sacrificar el rendimiento. Esto es crítico para dispositivos modernos como los teléfonos inteligentes y los módulos IoT.
3. Baja resistencia a CC: con RDC tan bajo como 0.010Ω, nuestros inductores reducen la pérdida de energía y la generación de calor, mejorando la confiabilidad general del sistema.
4. Corriente de alta saturación: modelos como el AIFC1008-1R0K manejan hasta 7.0a, lo que los hace adecuados para aplicaciones intensivas en energía como convertidores DC-DC y filtros EMI.
5. Construcción robusta: construida con un núcleo de ferrita y una tecnología de alambre, estos inductores ofrecen una excelente estabilidad térmica y durabilidad, incluso en entornos automotrices.

Aplicaciones
Nuestros inductores son versátiles y atienden a una amplia gama de industrias:

• Circuitos de RF: perfecto para la coincidencia y el filtrado de la impedancia en equipos de comunicación, GPS y módulos 5G.
• Sistemas automotrices: utilizado en ADAS, comunicación V2X y sistemas de información y entretenimiento debido a su alta confiabilidad y resistencia a la temperatura.
• Electrónica de consumo: ideal para teléfonos inteligentes, televisores PDP/LCD y consolas de juegos donde el espacio y la eficiencia son críticos.
• Equipo industrial: empleado en sensores y transformadores para la supresión de ruido y la gestión de energía.
