Características clave

• ‌Diseño compacto y eficiente‌: El núcleo cuadrado del ‌Power Line Common Mode Choke SQS‌ garantiza una baja DCR y fugas, fundamentales para el rendimiento del ‌Filtro EMI‌ en fuentes de alimentación de alta densidad.
• ‌Materiales de alto rendimiento‌: Las aleaciones de alta permeabilidad proporcionan una impedancia excepcional a bajas frecuencias, lo que mejora la supresión de ruido en aplicaciones de ‌estrangulador de modo común en alimentación de CC‌.
• ‌Atenuación de ruido superior‌: la capacitancia parásita minimizada permite una alta atenuación del ruido de alta frecuencia, un sello distintivo de los ‌choques de modo común de línea eléctrica‌ premium.
• ‌Seguridad y cumplimiento‌: La clasificación de inflamabilidad UL 94 V-0, el cumplimiento de RoHS/REACH y las opciones sin halógenos garantizan la compatibilidad con diseños de ‌filtros EMI‌ ecológicos.
• ‌Robustez eléctrica‌: Resiste 2400 VCA durante 60 segundos y mantiene una resistencia de aislamiento de 100 MΩ a 500 V CC, incluso cuando se manejan variaciones de ‌polaridad del estrangulador de modo común‌.
• ‌Amplio rango de temperatura‌: Funciona de manera confiable desde -40 ℃ a +125 ℃, adecuado para sistemas de ‌estrangulador de modo común en alimentación de CC‌ en ambientes extremos.

Aplicaciones

• ‌Fuentes de alimentación conmutadas‌: se integra perfectamente en redes de ‌filtro EMI‌ de alta densidad para convertidores AC-DC, donde las ‌inductancias de modo común de línea eléctrica‌ mitigan el ruido del bucle de tierra.
• ‌Electrónica de consumo‌: ideal para televisores LCD, cargadores de baterías y adaptadores de corriente que requieren una gestión precisa de la polaridad del estrangulador en modo común para evitar la distorsión de la señal.
• ‌Equipo industrial‌: Protege los variadores de motor y los PLC de EMI en configuraciones de ‌estrangulador de modo común en alimentación de CC‌, lo que garantiza un funcionamiento estable en entornos hostiles.
• ‌Electrodomésticos‌: El diseño que ahorra espacio reemplaza los obturadores más voluminosos en dispositivos domésticos inteligentes, aprovechando el tamaño compacto del ‌Power Line Common Mode Choke SQS‌.
• ‌Sistemas de energía renovable‌: mejora la supresión de EMI en inversores solares y cargadores de vehículos eléctricos, donde la alineación de la “polaridad del estrangulador de modo común” es fundamental para la eficiencia.

Sinergias técnicas

• ‌Integración de filtro EMI‌: El ‌Power Line Common Mode Choke SQS‌ se empareja con condensadores X/Y en topologías de ‌Filtro EMI‌ para lograr una supresión de ruido de espectro completo.
• ‌Optimización de la polaridad‌: la configuración adecuada de la ‌polaridad del estrangulador en modo común‌ maximiza la adaptación de impedancia en los rieles de alimentación de CC, lo que reduce las emisiones conducidas.
• ‌Estabilidad de la energía CC‌: cuando se implementa como un ‌estrangulador de modo común con energía CC‌, neutraliza el ruido transmitido por el suelo en los centros de datos y la infraestructura de telecomunicaciones.

Serie en esta familia.

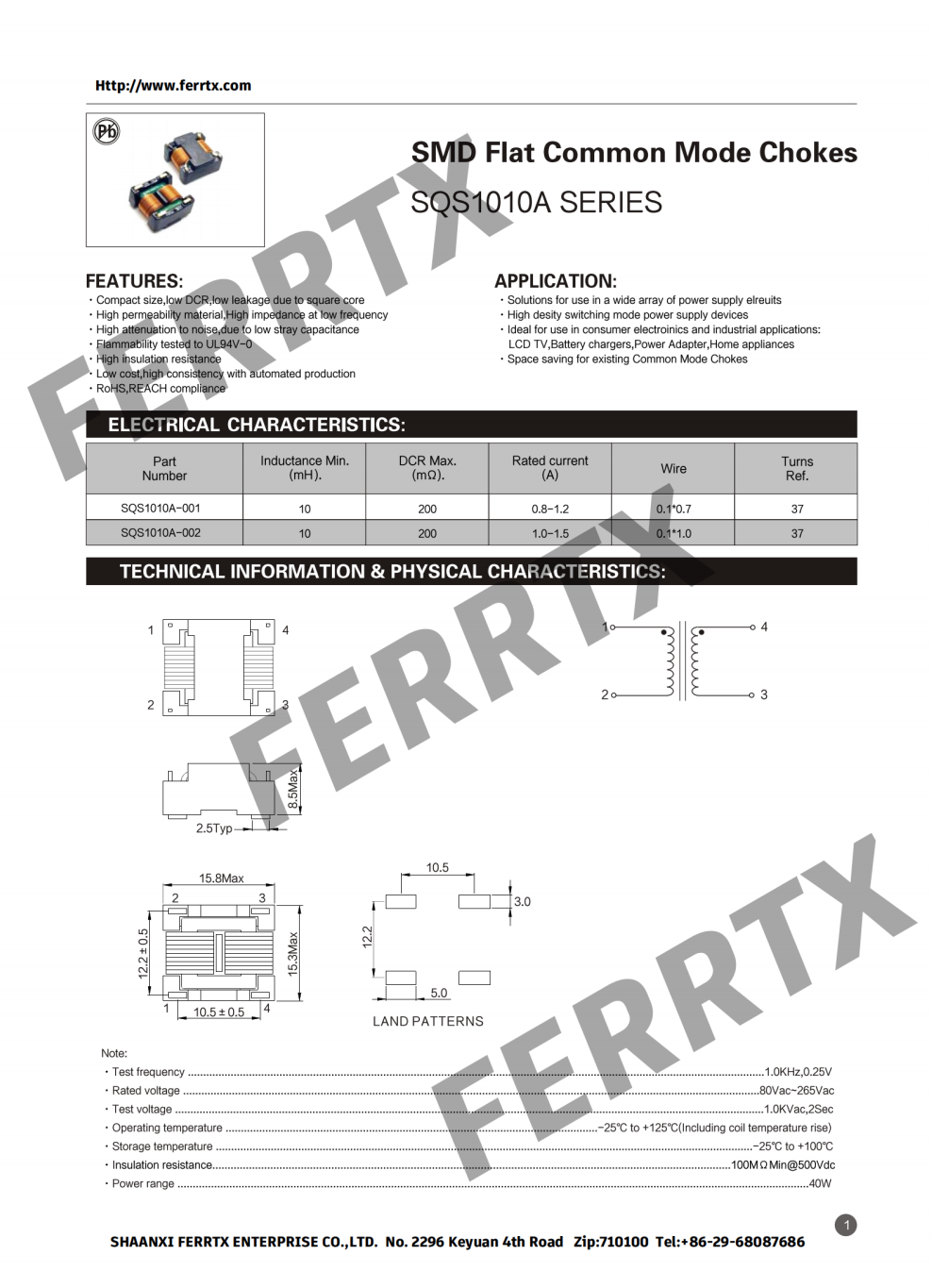

Product Series	Inductance(mH)	IDC(A)	DCR(mΩ)
SQS1212	0.8-9.5	0.6-3.6	25-500
SQS1212HP	1.8-22	0.6-3.6	25-500
SQS1515A	2.0-20	1.5-5.0	60-250
SQS1515B	2.0-20	1.5-5.0	60-250
SQS1918	6.0-22	1.5-3.0	100-159

FERRTX se dedica a establecer un alto nivel de excelencia para las industrias que integran o utilizan tecnologías magnéticas en nuestros productos Power Line Common Mode Choke SQS.
