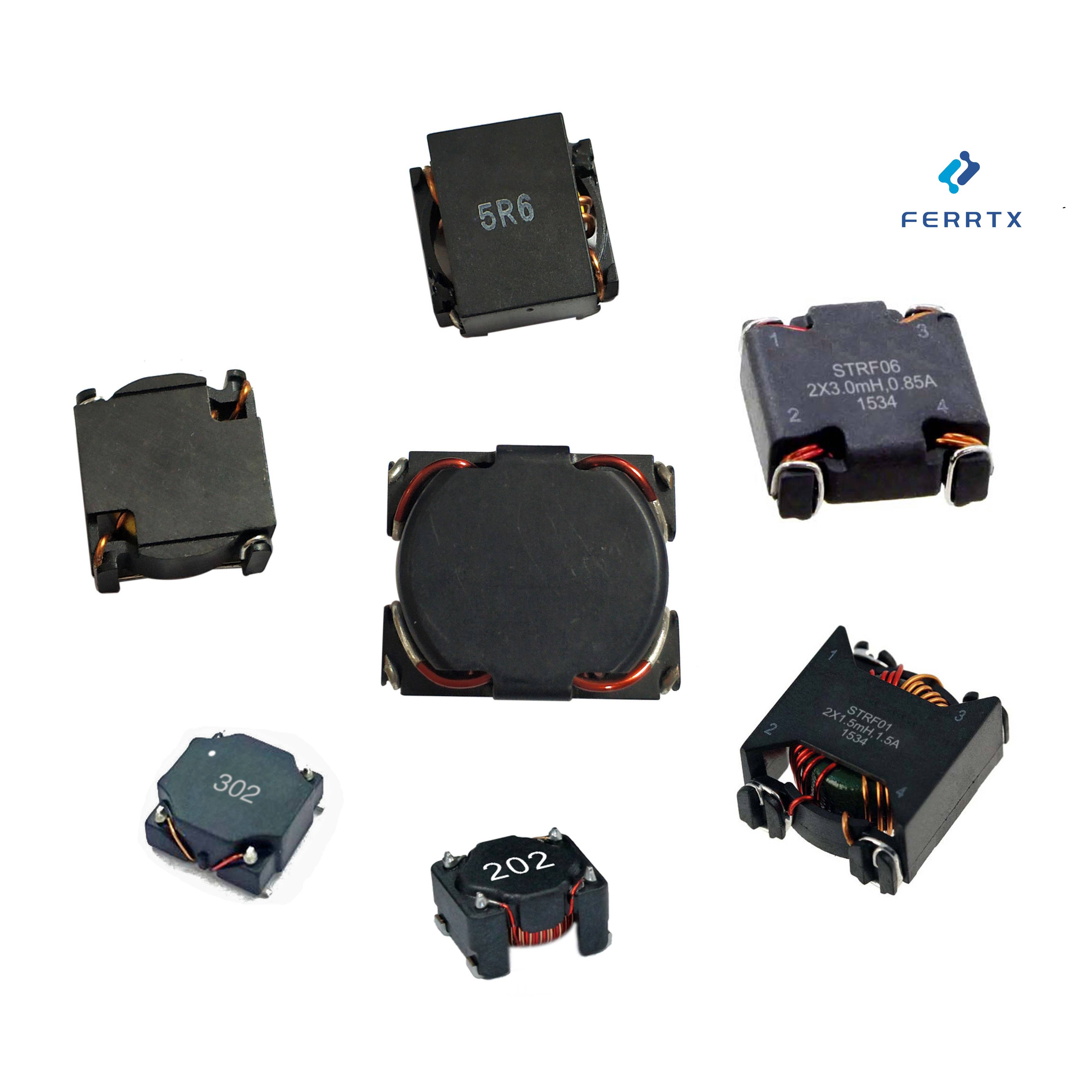

El ‌Power Line Common Mode Choke STRF‌ es una solución de ‌filtro EMI‌ de vanguardia diseñada para suprimir la interferencia electromagnética (EMI) en líneas eléctricas de CA. Como ‌inductor de modo común de línea eléctrica‌ de alto rendimiento, combina un núcleo toroidal con una construcción SMD para ofrecer resistencia mecánica, soldabilidad y confiabilidad excepcionales en diseños compactos. Su configuración optimizada de “polaridad de estrangulación de modo común” garantiza una alta impedancia para una supresión de ruido superior, lo que lo hace ideal para sistemas automotrices, equipos de red y conjuntos de “filtros EMI” de grado industrial. Este estrangulador, que funciona sin problemas desde -40 °C a +125 °C, está diseñado para soportar entornos hostiles y al mismo tiempo mantener una integración de bajo perfil.

‌Ventajas técnicas

1. ‌Eficiencia del núcleo toroidal‌: el ‌inductor de modo común de línea eléctrica STRF‌ aprovecha un núcleo toroidal para minimizar el ruido de modo común, alineándose con los estrictos requisitos del ‌filtro EMI‌ para convertidores CC/CC y sistemas de comunicación
2. ‌SMD Precision‌: el diseño de montaje en superficie y la ‌polaridad de estrangulación de modo común‌ optimizada permiten una integración perfecta en PCB de alta densidad para aplicaciones como televisores de cristal líquido y periféricos de computadora.
3. ‌Resiliencia a la temperatura‌: el rendimiento estable en temperaturas extremas garantiza la confiabilidad en implementaciones de ‌inductores de modo común de línea eléctrica‌ automotrices e industriales

Aplicaciones

• ‌Convertidores CA/CC‌: integre este ‌inductor de modo común de línea eléctrica‌ de grado ‌filtro EMI‌ para neutralizar el ruido en los módulos de fuente de alimentación.
• ‌Electrónica automotriz‌: aproveche su precisión de ‌polaridad de estrangulador de modo común‌ para suprimir la interferencia en los sistemas de control del vehículo.
• ‌Infraestructura de red‌: implementar como un núcleo ‌Power Line Common Mode Choke‌ para salvaguardar la integridad de los datos en enrutadores y servidores.

Funciones clave

• ‌Diseño SMD de bajo perfil‌: ideal para aplicaciones de ‌filtro EMI‌ con espacio limitado.
• ‌Alta impedancia‌: Minimiza el ruido de modo común en configuraciones de ‌Inductor de modo común de línea eléctrica‌.
• ‌Cumplimiento de RoHS‌: se alinea con los estándares ecológicos para sistemas sensibles a la “polaridad del estrangulador de modo común”.

Serie en esta familia.

Product Series	L(µH)	DCR(mΩ)	IDC(A)
STRF01	650-15000	50-600	1.0-3.6
STRF012	700-47000	30-2600	0.3-4.0
STRF04	225-1470	21-80	2.8-5.6
STRF06	880-6800	110-700	0.3-1.63
STRF07	600-10000	20-500	0.5-3
STRF16	135-820	3.5-15	7.0-26
STRF2210	68-1800	0.56-14	9-50

FERRTX se dedica a establecer un alto nivel de excelencia para las industrias que integran o utilizan tecnologías magnéticas en nuestros productos Power Line Common Mode Choke STRF.
