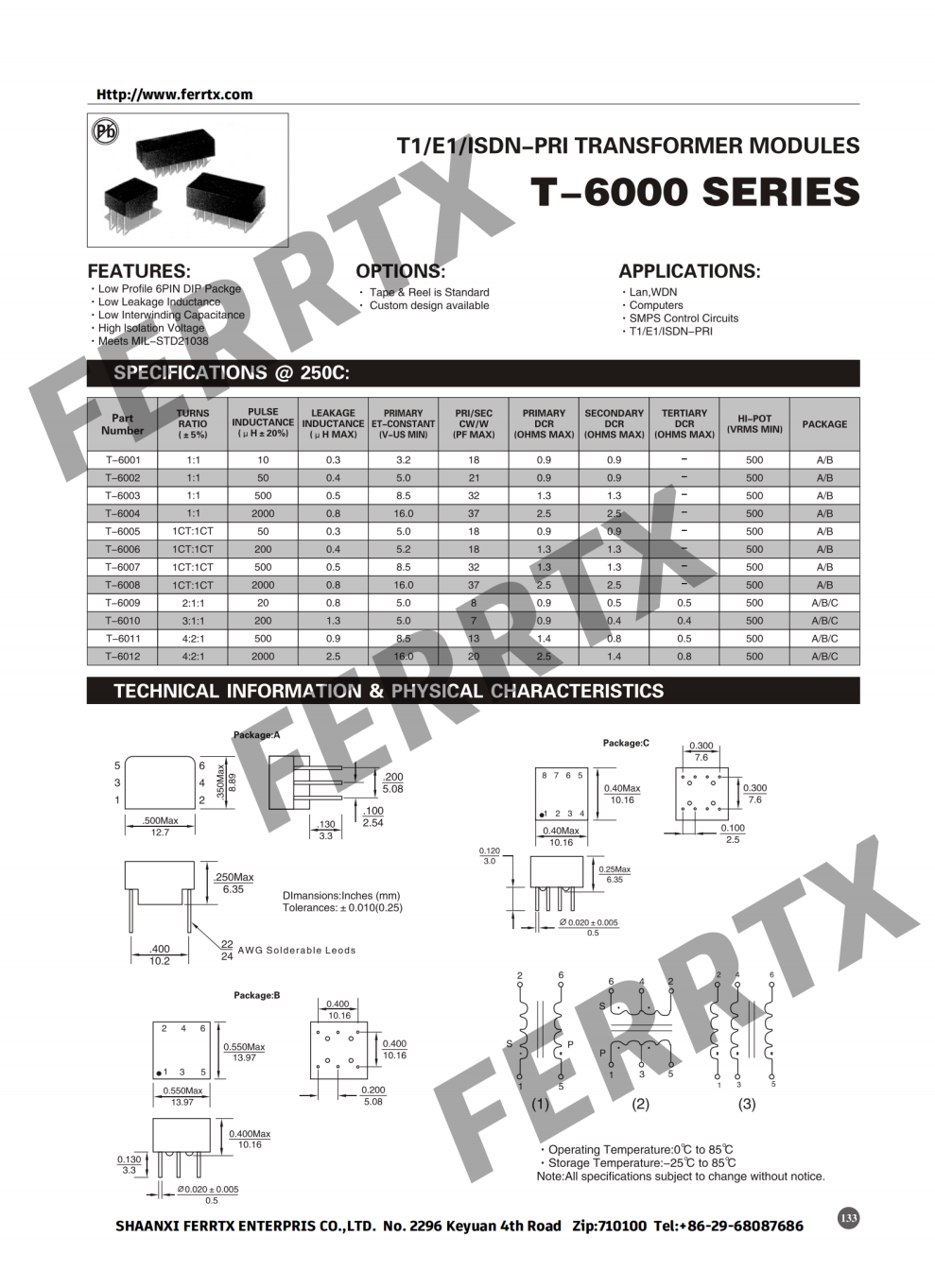

Transformador PCB Mount Pulse

¿Qué es PCB Transformer?

Características clave

Diseñado para sistemas PLC de banda ancha, este transformador de pulso de montaje de PCB ofrece un aislamiento de señal de precisión con una relación de giros de 1: 1: 1. Con la inductancia de fuga de ultra baja (25 μH MAX) y un tiempo de aumento mínimo (1.5 μs), garantiza la integridad de los datos de alta velocidad. La construcción blindada minimiza la interferencia de EMI, mientras que los materiales compatibles con ROHS admiten diseños sostenibles. Optimizado para la sinergia con filtros EMC e inductores de RF en circuitos críticos de ruido.

Especificaciones técnicas

• Relación de giros: 1: 1: 1 (n1: n2: n3)

• Inductancia: 0.8MH (+50%/-30%) @10kHz, 0.1V

• Inductancia de fugas (LK): ≤25μh @10kHz

• DCR: 0.4Ω ± 20% (N1 - N2 - N3)

• Área de tiempo de voltaje: 200v · μs min

• Voltaje de trabajo: 700V <Sub> rms </sub> max

• Aislamiento de alta potencia: 3200V <Sub> AC </sub> (devanados)

• Temperatura operativa: -20 ° C a +85 ° C

• Disipación de potencia: 0.7W

• Capacitancia de acoplamiento: ≤30pf @100kHz

Aplicaciones

• Convertidores de energía: conducción de puerta aislada en circuitos IGBT/MOSFET

• Interfaces del sensor: acondicionamiento de señal para monitoreo industrial

• Sistemas de telecomunicaciones: módems PLC con inductores de RF

• Control de EMI: filtros EMC integrados para diseños compatibles

• Energía renovable: inversores de corbata de cuadrícula utilizando transformadores de alta frecuencia

Preguntas frecuentes

P: ¿Cómo se diferencia de los inductores de potencia?
R: Administrado para la transmisión de pulso (200V · μs min) con LK más bajo, a diferencia de los inductores de energía para el almacenamiento de energía.

P: ¿Adecuado para diseños de alta frecuencia?
R: Sí, optimizado para sistemas PLC de banda ancha con inductores de RF .

P: ¿Relaciones personalizadas disponibles?
A: relación estándar 1: 1: 1; Contacto para transformadores personalizados.

Integración entre la industria

• Convertidores de potencia aprovechando 700V <Sub> RMS </sub> aislamiento

• Sensores industriales que utilizan 0.4Ω DCR para la fidelidad de la señal

• Filtros EMC emparejados para la supresión de EMI en Telecom

Serie de esta familia
