Los inductores con plomo tienen bajo costo, gran volumen, amplia gama de inductores y tipos completos. Es adecuado para productos con placa de circuito incorporada de gran tamaño. Por ejemplo: estéreo, electrodomésticos, DVD para automóvil, etc.

Clasificación de inductores de plomo: inductores de anillo de color, inductores de fuente H, inductores de tres pines, inductores horizontales, inductores de modo común, inductores toroidales.

1. Los inductores de anillo de color, comúnmente utilizados como elementos de memoria, se conectan en paralelo con condensadores electrolíticos para formar circuitos sintonizados LC. El principio básico de funcionamiento es cargar, descargar, rectificar u oscilar, con sintonización y selección de frecuencia.
2. Inductor de fuente, generalmente utilizado para la coincidencia de circuitos y control de calidad de la señal, conectado con la fuente de alimentación, el estrangulador, el transformador, el filtrado, la resonancia y otras funciones.
3. La inductancia toroidal, generalmente utilizada en circuitos reductores de CC/CC, circuitos resonantes LC o con el condensador para formar un circuito de filtro LC, tiene la función de conversión de inducción electromagnética.

CARACTERÍSTICAS:

• Inductor de potencia de bajo perfilInductor de potencia con cable DCR bajo
• Temperatura de funcionamiento: -20 a 85 grados Celsius (contiene bobina calefactora)
• Inspección de apariencia: sin defectos externos mediante inspección visual
• Resistencia al calor de la soldadura por reflujo: 240 Resistencia de aislamiento: más de 100 M ohmios a 100 V CC entre el cable y el núcleo
• Rigidez dieléctrica: sin ruptura dieléctrica a 100 V CC durante un minuto entre el cable y el núcleo
• Característica de temperatura: coeficiente de inductancia (0 a 2000) x 10-6/(-25 a +80) desviación de inductancia dentro de ±5,0 %, después de 96 horas
• Característica de humedad: entre 90 y 95 % de humedad relativa a 40 ±2 y una hora de secado en condiciones normales
• Desviación de inductancia dentro de ±5,0% después de vibración durante una hora
• Resistencia a la vibración: en cada una de las tres orientaciones con vibración de barrido (10-55-10 Hz) con amplitud de 1,5 mm pp

APLICACIONES:

• Conmutación de potencia de salida y circuitos de suavizado.
• Se utiliza como bobina de estrangulamiento para SMP de alta frecuencia.
• Contramedida contra las ondulaciones de los picos.
• Convertidores CC/CC.
• Dispositivos IP y OP

Serie en esta familia.

Product Series	L(µH)	DCR Max(Ω)	IDC Max(A)
AIRD01	1.0-560	0.003-0.696	0.8-9.0
AIRD02	1.0-2200	0.003-1.54	0.8-11.4
AIRD03	1.0-4700	0.003-1.86	1.0-21.0
AIRD04	1.8-15000	0.002-3.39	1.3-27.0
AIRD04A	2.2-3900	0.0028-1.38	1.4-28.2
AIRD05	1.8-15000	0.002-2.17	2.0-3.5
AIRD06	4.7-47000	0.002-6.19	1.4-35
AIRD06A	2.2-10000	0.0021-2.75	1.4-34.7
AIRD07A	1.0-6800	0.0018-1.854	1.5-44
AIRD08	5.6-100000	0.0021-6.652	1.4-55

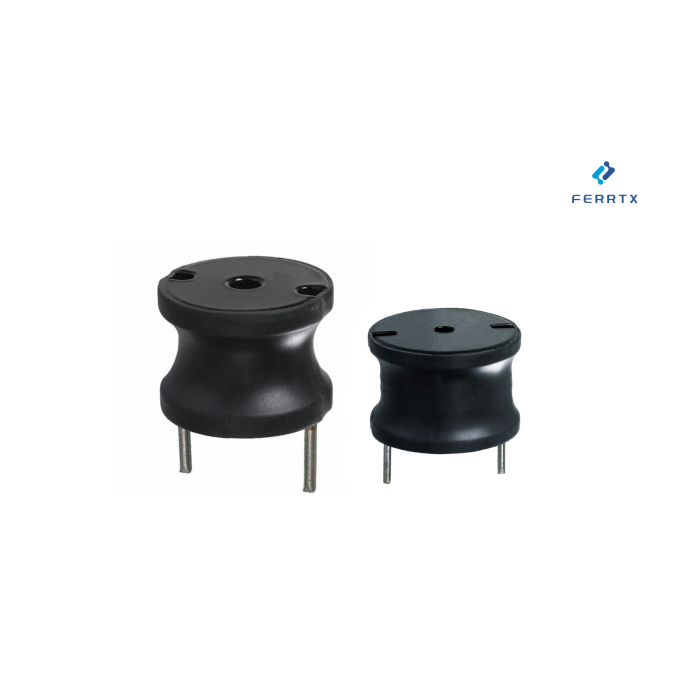

FERRTX se dedica a establecer un alto nivel de excelencia para las industrias que integran o utilizan tecnologías magnéticas en nuestro inductor con plomo AIRD.
