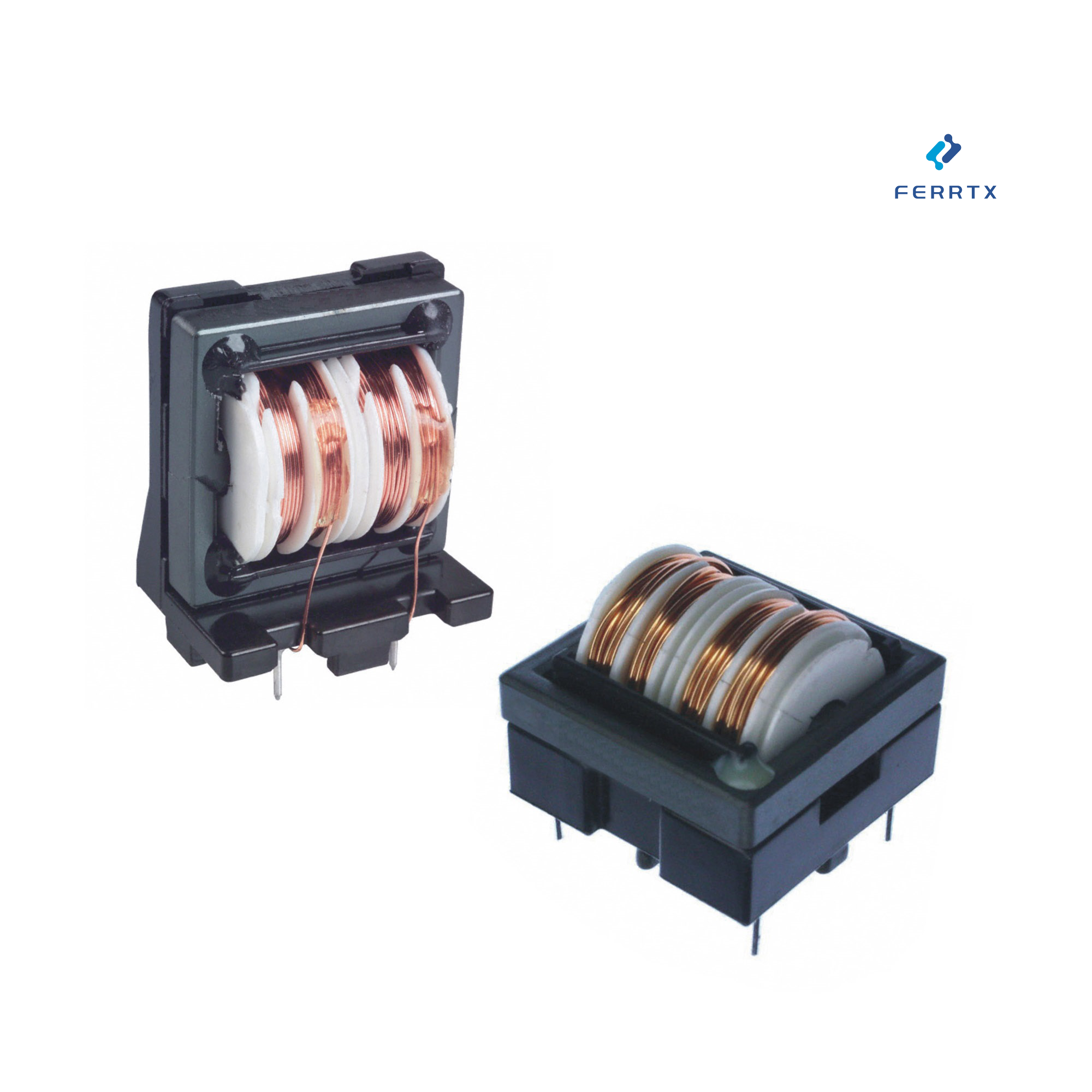

El ‌Power Line Common Mode Choke ET‌ es una solución premium de ‌EMI Filter‌ diseñada para suprimir el ruido de modo común en sistemas de energía de alta frecuencia. Aprovechando un núcleo de ferrita rectangular cerrado y un diseño de devanado de doble sección, este ‌Inductor de modo común de línea eléctrica‌ logra un rendimiento excepcional de alta frecuencia con solo un 1 % de inductancia parásita, lo que garantiza una supresión de interferencias simétrica para aplicaciones como fuentes de alimentación compactas de modo conmutado e iluminación LED. Su configuración de ‌polaridad de estrangulación de modo común‌ ajustada con precisión optimiza la cancelación de ruido, mientras que el aislamiento robusto y un amplio rango de temperatura de funcionamiento (-25 ℃ a +125 ℃) lo hacen indispensable para conjuntos de ‌filtros EMI‌ de grado industrial que requieren confiabilidad e integración compacta.

‌Ventajas técnicas

• ‌Diseño de núcleo de ferrita cerrado‌: el ‌Power Line Common Mode Choke ET‌ utiliza un núcleo de ferrita rectangular cerrado para mejorar la eficiencia magnética, alineándose con los estrictos estándares de ‌filtro EMI‌ para fuentes de alimentación de modo conmutado.
• ‌Devanado de doble sección‌: Diseñado para la simetría, su alineación de ‌polaridad de estrangulación de modo común‌ minimiza la inductancia parásita, brindando una supresión de ruido superior en balastos electrónicos y bombillas LED.
• ‌Resiliencia de alta frecuencia‌: clasificado para funcionamiento a 50/60 Hz, este ‌inductor de modo común de línea eléctrica‌ sobresale en sistemas de iluminación y automotrices donde la estabilidad del ‌filtro EMI‌ es fundamental.

‌Aplicaciones

• ‌Fuentes de alimentación de modo conmutado‌: integre este ‌inductor de modo común de línea eléctrica‌ de grado ‌filtro EMI‌ para neutralizar el ruido de modo común en módulos de potencia de alta densidad.
• ‌Sistemas de iluminación LED‌: aproveche su precisión de ‌polaridad de estrangulación de modo común‌ para garantizar un rendimiento sin parpadeos y el cumplimiento de las normas EMC.
• ‌Electrónica industrial‌: implementar como un núcleo ‌Inductor de modo común de línea eléctrica‌ para proteger equipos sensibles contra sobretensiones e interferencias electromagnéticas.

Funciones clave

• ‌Supresión de ruido simétrica‌: se logra mediante una inductancia parásita del 1 % y un diseño optimizado de “polaridad de estrangulación en modo común”.
• ‌Amplio rango de temperatura‌: funciona de manera confiable desde -25 ℃ a +125 ℃, ideal para implementaciones de ‌filtro EMI‌ en entornos hostiles.
• ‌Clasificación de aislamiento de 2000 V‌: garantiza seguridad y durabilidad en aplicaciones de ‌estrangulador de modo común de línea eléctrica‌ de alto voltaje.

Serie en esta familia.

Product Series	L(mH)	IDC(A)	DCR(Ω)
ET2018H	0.82-33	0.3-2.0	0.065-2.0
ET2422H	2.4-68	0.4-2.5	0.09-2.3
ET2430V	2.4-68	0.4-2.5	0.09-2.3
ET2836H	1.8-35	1.0-4.0	0.05-0.78
ET2836V	1.8-35	1.0-4.0	0.05-0.78
ET3435V	3.9-100	1.25-6.0	50-900
